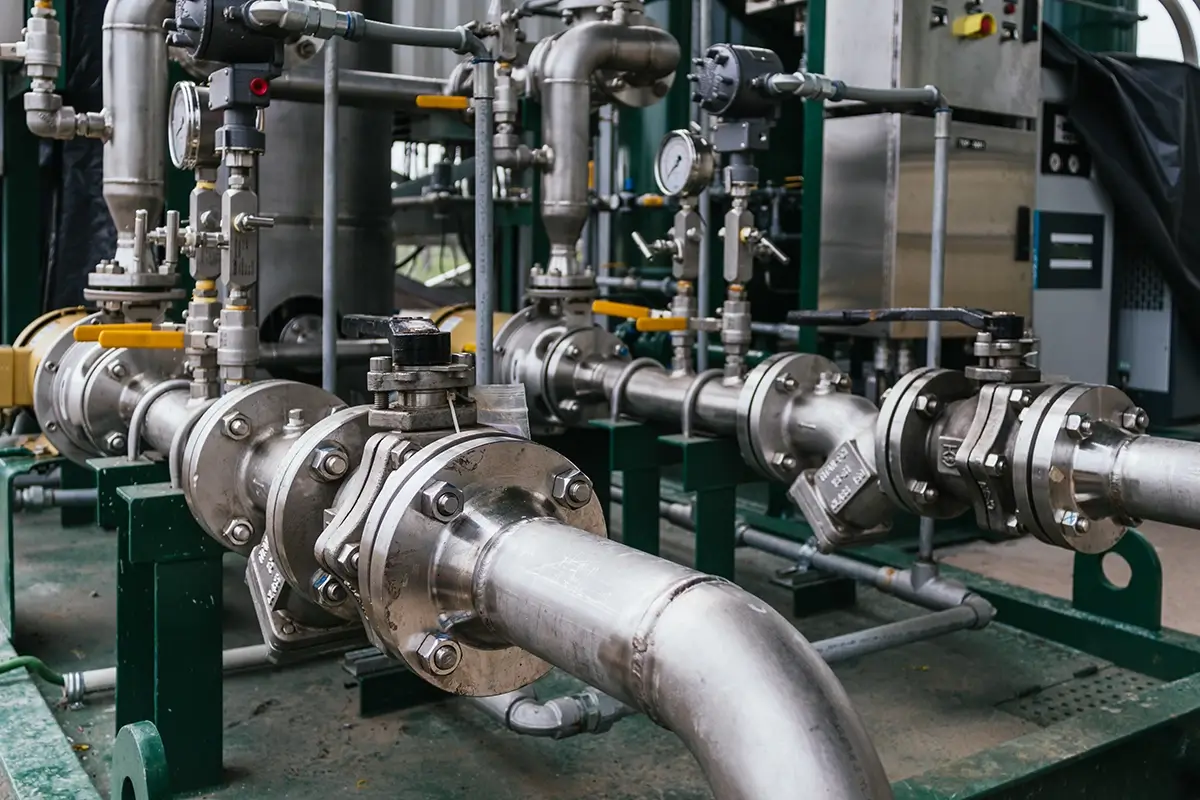

اتصالات در هر سامانۀ پایپینگ، خواه در یک ساختمان مسکونی و خواه در یک پالایشگاه بزرگ، نقش مهمی در تضمین ایستایی و پیوستگی اجزای سیستم ایفا می‌کنند و در حقیقت، پیونددهندۀ حیات هر خط انتقال به شمار می‌آیند. انتخاب درست نوع اتصال، عاملی راهبردی و حیاتی ا‌ست، چرا که اگر اتصال به درستی نصب نشود، اثربخشی کل سیستم می‌تواند تهدید شود. این موضوع در صنایع حساس مانند پتروشیمی، پالایشگاهی و خطوط انتقال سیالات، اهمیت مضاعفی پیدا می‌کند؛ در این حوزه‌ها، اتصالات فولادی و چدنی بخش جدایی‌ناپذیر ساختار پایپینگ قلمداد می‌شوند و وظیفۀ توزیع مناسب نیروها را بر عهده دارند. از همین رو، طراحی، تولید و نصب این قطعات باید با دقت بالا و بر اساس استانداردهای بین‌المللی صورت پذیرد، زیرا هر صنعت نیازمند روش‌های جوشکاری و اتصالات مخصوص به خود ا‌ست.

در صنعت و تاسیسات ایران، مهندسان برای رسیدن به بالاترین سطح ایمنی و عملکرد، نیازمند شناخت دقیق مزایا و محدودیت‌های انواع اتصالات هستند. در کشور ما، تعیین و تدوین استانداردهای ملی برای انواع سیستم‌های لوله‌کشی، از جمله سامانه‌های چند لایه برای آب سرد و گرم داخل ساختمان، بر عهدۀ سازمان استاندارد و تحقیقات صنعتی ایران (ISIRI) قرار دارد. این سازمان با همکاری کارشناسان، مراکز علمی و نهادهای تولیدی و اقتصادی، استانداردهایی مانند ISIRI 12753 و ISIRI 14427 را برای تضمین کیفیت و انطباق محصولات داخلی منتشر می‌کند. درک این موضوع که نقاط اتصال، ضعف‌های ذاتی هر سیستم لوله‌کشی را تشکیل می‌دهند، ما را ملزم می‌سازد تا در انتخاب نوع اتصال، همواره به دنبال روشی باشیم که ریسک نشتی و خرابی‌های احتمالی پروژه را به کمترین میزان ممکن کاهش دهد.

نگاهی به اتصالات ثابت و دائمی جوشی

اتصالات جوشی (Welded Connections) که با استفاده از فرآیند جوشکاری انجام می‌گیرند در صنایعی که نیاز به آب‌بندی کامل، دوام طولانی و بالاترین مقاومت در برابر فشار و دمای بالا وجود دارد، انتخاب اول مهندسان به شمار می‌روند. این نوع اتصال، بالاترین طول عمر را دارد و در خطوط انتقال گاز و سیالات شیمیایی حساس، نقش حیاتی ایفا می‌کند. برای اتصال لوله‌های گوناگون، روش‌های متفاوتی از جوشکاری به کار می‌رود؛ از جمله جوش اسپیرال، ساکت و لد، پخ زدن لبه و جوش مستقیم.

انواع اتصالات جوشی بر اساس شکل و موقعیت قطعات متفاوت ا‌ست. برای مثال، اتصال دو فلز یا لولۀ همسطح با جوش سر به سر (BUTT JOINT WELD) انجام می‌شود، در حالی که اتصال دو قطعه با ضخامت‌های مختلف به روش جوش پوششی (LAP JOINT WELD) صورت می‌پذیرد. همچنین در مواردی که قطعات با زاویۀ 90 درجه به هم متصل می‌شوند، از جوش سپری (TEE JOINT WELD) استفاده می‌شود، و انواع جوش‌های شیاری (مانند شیاری جناغی لبه گرد) و جوش‌های گوشه‌ای نیز در صنعت رایج هستند. نکتۀ مهم در این روش، لزوم آماده‌سازی لبه‌ها (Edge Preparation) قبل از جوشکاری ا‌ست تا کیفیت نفوذ و استحکام اتصال تضمین شود. این نیاز به پخ زدن لبه‌ها، ضرورت استفاده از جوشکاران ماهر و تجهیزات دقیق را توجیه می‌کند که خود عاملی برای افزایش زمان و هزینۀ پروژه قلمداد می‌شود. در ایران، حتی اصطلاحات بومی نیز در این حوزه شکل گرفته‌اند؛ برای نمونه، لوله‌های “درز مخفی” (SGP) که با برداشتن گرده جوش تولید می‌شوند، تلاش صنعت داخلی برای ارائۀ لوله‌های درزدار با کیفیت بالاتر و مناسب‌تر برای پروژه‌های نیازمند مقاومت بیشتر را نشان می‌دهد.

با وجود تمام مزایای فنی، اجرای اتصالات جوشی نیازمند دقت و نظارت بالایی ا‌ست؛ به خصوص در خطوط فشار قوی، اتصال جوشی باید مورد تست‌های غیرمخرب (مانند رادیوگرافی) قرار گیرد تا بازدهی اتصال مورد تأیید استانداردهای لازم قرار گیرد. از معایب اصلی این روش، وزن و هزینۀ بیشتر نسبت به اتصالات مکانیکی و عدم قابلیت دمونتاژ یا باز شدن برای تعمیرات سریع قلمداد می‌شود.

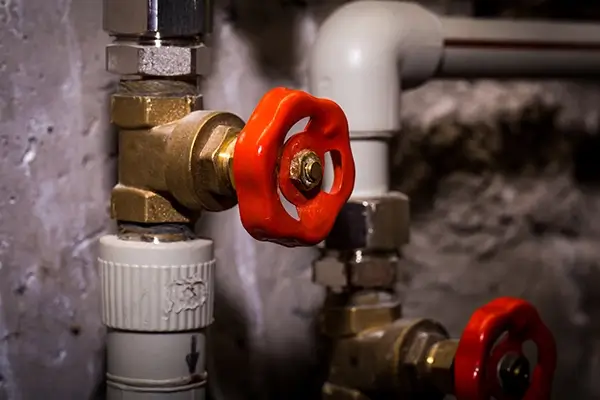

بررسی اتصالات رزوه ای (دنده‌ای) و فلنجی

در سیستم‌هایی که نیاز به آب‌بندی دائمی با شدت جوشکاری نیست یا در مواردی که جداسازی سیستم برای تعمیر و نگهداری اهمیت دارد، اتصالات مکانیکی نظیر فلنجی و دنده‌ای به کار می‌روند. اتصالات دنده‌ای یا رزوه‌ای، فرآیند نصب آسان و سریعی را ارائه می‌دهند، زیرا نیاز به جوشکاری را از بین می‌برند و مقرون به صرفه‌تر تلقی می‌شوند. اصطلاحات تخصصی در این بخش نیز در میان صنعتگران ایرانی رواج دارد؛ به عنوان مثال، قطعه لوله‌هایی با طول کمتر از 30 سانتیمتر که دو انتهای آن‌ها رزوه شده باشد، با نام “لوله مغزی” شناخته می‌شوند.

نوع دیگری از اتصالات مکانیکی، فلنج‌ها هستند که صفحاتی از جنس چدن یا فولاد محسوب می‌شوند و امکان بستن اتصالات، شیرآلات، و تجهیزات به خطوط لوله را فراهم می‌سازند. شیرآلات چدنی اغلب به صورت فلنج دار تولید می‌شوند تا باز و بست و تنظیم سیال در لوله تسهیل شود.

واشرها در این روش برای آب‌بندی کردن فلنج ضروری هستند، اما اگر پیچ‌های فلنج به درستی بسته نشوند، احتمال آسیب به لوله‌کشی وجود دارد. بزرگترین مزیت اتصالات فلنجی و دنده‌ای، قابلیت جداسازی آن‌ها برای سرویس‌دهی و تعمیرات سریع است؛ این در حالی ا‌ست که جوشکاری آب‌بندی عالی را تضمین می‌کند، اما اتصالات دنده‌ای به دلیل ماهیت رزوه‌ای و اتکای زیاد به نوارهای آب‌بندی، آب‌بندی دائمی و عالی را فراهم نمی‌کنند و مقاومت کمتری در برابر فشارهای خیلی بالا دارند.

به همین دلیل، اتصالات دنده‌ای برای سیالات سمی یا شرایط بسیار حساس توصیه نمی‌شوند و احتمال نشتی در آن‌ها وجود دارد. این تناقض در انتخاب بین پایداری مطلق (جوشی) و قابلیت سرویس‌دهی (فلنجی و دنده‌ای)، مهندسان را وادار به انتخاب میان ریسک‌های مختلف پروژه می‌کند.

برای درک بهتر تفاوت‌های بنیادی، جدول زیر مقایسۀ روش‌های اصلی اتصال را ارائه می‌دهد اما برای مقایسه بهتر می‌توانید مقاله اتصالات لوله‌کشی صنعتی: جوشی، رزوه‌ای، فلنجی و مکانیکی را بررسی کنید:

نوآوری مکانیکی در اطفاء حریق و تأسیسات: جایگاه اتصالات شیاردار

اتصالات شیاردار، که اغلب به عنوان کوپلینگ شیاردار شناخته می‌شوند، در سال‌های اخیر به یک روش اتصال رایج، به ویژه برای سیستم‌های آب‌پاش ضد حریق (اطفاء حریق) تبدیل شده‌اند و به طور موثری جایگزین اتصالات رزوه ای یا فلنجی شده‌اند. این اتصالات در لوله‌کشی آتش‌نشانی که معمولاً از لوله‌های مانیسمان رده 20 یا رده 40 (از برندهایی مانند اهواز، سپنتا و همچنین انواع وارداتی چینی) استفاده می‌کند، کاربرد فراوان دارند.

مکانیسم کار این اتصالات بر اساس یک مهر و موم مکانیکی استوار ا‌ست. سیستم شیاردار معمولاً دارای دو بخش اصلی ا‌ست: لوله یا انتهای لوله‌ای که شیارزنی (نورد یا برش) شده و کوپلینگ شیاردار. کوپلینگ خود از یک محفظۀ تقسیم شده تشکیل می‌شود که به دور لوله پیچیده شده و با یک گیرۀ پیچ محکم می‌گردد تا یک اتصال قوی و قابل اعتماد ایجاد کند. این سیستم به دلیل ایجاد اتصال مکانیکی محکم، پتانسیل نشتی کمتری نسبت به اتصالات رزوه ای دارد.

مزایای اتصالات شیاردار، به خصوص در پروژه‌های ساختمانی بزرگ و سیستم‌های اطفاء حریق، چشمگیر ا‌ست. نصب آن‌ها بسیار سریعتر از لوله‌های رزوه شده انجام می‌شود؛ اتصالات به سادگی به هم فشرده و با گیره محکم می‌شوند. علاوه بر این، تعمیر و نگهداری آسان‌تر فراهم می‌شود، زیرا اتصالات را می‌توان بدون نیاز به برش یا رزوه کشی مجدد لوله، جدا و دوباره سرهم کرد.

از منظر اقتصادی نیز، مقرون به صرفه بودن اتصالات شیاردار به کاهش هزینه‌های نیروی کار، حذف نیاز به جوشکار ماهر و تجهیزات جوشکاری، و سرعت بخشیدن به زمان پروژه مربوط می‌شود. از نظر فنی، اتصال مکانیکی شیاردار، قابلیت اطمینان بالایی را در برابر فشار، ارتعاشات، و تنش‌های حرارتی ارائه می‌دهد و به طور خاص برای مقاومت لرزه‌ای در سیستم‌های آتش‌نشانی کاربرد دارد. برای تضمین عملکرد در سیستم‌های حیاتی مانند آتش‌نشانی، این اتصالات باید مطابق با استانداردهای سخت‌گیرانۀ سازمان‌هایی نظیر UL و FM Global تأیید و فهرست شوند. این استانداردسازی، تضمین می‌کند که اتصالات شیاردار در شرایط اضطراری، الزامات ایمنی را برآورده می‌کنند.

مشخصات ابعادی و استاندارد برای اتصالات شیاردار (UL/FM)

دقت در ابزار دقیق معرفی تخصصی اتصالات تیوب‌خور C-LOK

در حالی که اتصالات جوشی و شیاردار به طور عمده در سامانه‌های پایپینگ فرآیندی با قطرهای بزرگتر استفاده می‌شوند، بخش حیاتی دیگری از صنعت، یعنی خطوط ابزار دقیق، نیازمند اتصالات تیوب‌خور (Tube Fittings) با دقت فوق‌العاده بالایی ا‌ست. برند C-LOK، یک تولیدکنندۀ شناخته‌شدۀ اهل کرۀ جنوبی در زمینۀ کانکتورها و اقلام ابزار دقیق محسوب می‌شود. این شرکت تمرکز خود را بر تولید تجهیزات پیشرفته برای خطوط با قطر کوچک قرار داده که وظیفۀ انتقال نمونه، اندازه‌گیری‌های حساس، و کنترل فرآیندهای حیاتی در صنایع نفت، گاز و پتروشیمی را بر عهده دارند.

محصولات C-LOK، از جمله اتصالات تیوب‌خور و شیرآلات، به دلیل استفاده از تجهیزات پیشرفته، دارای کیفیت بالا و دوام طولانی هستند. مهمترین تکنولوژی در این اتصالات، استفاده از سیستم فرول دوقلو (TWIN FERRULE PIPE FITTINGS) ا‌ست که شامل فرول و بک فرول (Ferrule and Back Ferrule) می‌شود. این فناوری، بالاترین سطح آب‌بندی مکانیکی را برای تیوب‌های ابزار دقیق در فشارهای بالا تضمین می‌کند و این اتصالات به طور انحصاری نیازهای دقیق بخش ابزار دقیق را برآورده می‌کنند.

اتصالات C-LOK شامل طیف وسیعی از اقلام تیوب‌خور از سایزهای بسیار کوچک 1/16 اینچ تا یک اینچ می‌شوند و به همین دلیل، به طور کامل نیازهای بخش ابزار دقیق پروژه‌های صنعتی ایران را پوشش می‌دهند. این امر نشان می‌دهد که در طراحی سامانه‌های پایپینگ، مهندسان باید برای پایپینگ فرآیندی و پایپینگ ابزار دقیق، استانداردهای اتصال مجزایی در نظر بگیرند.

جزئیات فنی و مزایای راهبردی اتصالات C-LOK در صنایع نفت و گاز ایران

اتصالات C-LOK فراتر از یک رابط ساده عمل می‌کنند و طیف وسیعی از شیرآلات و اتصالات مورد نیاز برای سامانه‌های اندازه‌گیری و کنترل را در بر می‌گیرند. در حوزۀ اتصالات تیوب‌خور، این برند محصولاتی نظیر دو سر مهره، سه‌راه مهره (UNION TEE)، سه‌راه برانچ (BRANCH TEE)، و زانوهای مختلف (UNION ELBOW) را تولید می‌کند. تمرکز بر روی این جزئیات فنی کوچک، به طور مستقیم بر پایداری و ایمنی کل فرآیند در صنایع حساس تأثیر می‌گذارد؛ زیرا نشتی در یک خط ابزار دقیق می‌تواند نه تنها به هدر رفت سیال، بلکه به قرائت‌های نادرست و در نتیجه تصمیمات عملیاتی غلط منجر شود.

در بخش شیرآلات، C-LOK شیرآلات ابزار دقیق با قابلیت تحمل فشار بسیار بالا را ارائه می‌دهد. این محصولات شامل نیدل ولوها (Needle Valves) برای کنترل جریان‌های حساس، شیرهای خودکار (Check Valve)، و فیلترها هستند. از مهمترین اقلام، می‌توان به بال ولوها (Ball Valves) اشاره کرد که در کلاس‌های 1000 PSI، 3000 PSI و حتی 6000 PSI تولید می‌شوند؛ این ظرفیت فشار، توانایی این برند را برای استفاده در خطوط نمونه‌برداری و فرآیندی پرفشار در پالایشگاه‌ها و پتروشیمی‌ها تضمین می‌کند.

همچنین، شیرهای منیفولد (Manifold Valves) دو راهه، سه راهه و پنج راهه که توسط این شرکت تولید می‌شوند، نقش مهمی در اتصال مستقیم و ایمن ابزارهای اندازه‌گیری (مانند گیج فشار) به خطوط اصلی دارند و فرآیندهای کالیبراسیون و جداسازی تجهیزات را تسهیل می‌کنند. به طور کلی، اتصالات C-LOK به عنوان یک جایگزین تخصصی و با کیفیت بالاتر برای اتصالات دنده‌ای سنتی در خطوط کوچک، استفاده می‌شوند، جایی که تحمل نشتی در برابر سیالات پرفشار یا خطرناک پذیرفتنی نیست.

راهنمای عملی خرید محصولات C-LOK از شرکت پایدار صنعت

برای تأمین اتصالات و شیرآلات تخصصی C-LOK و اطمینان از اصالت کالا، مراجعه به تأمین‌کنندگان رسمی یا نمایندگان انحصاری از اهمیت بالایی برخوردار ا‌ست. شرکت پایدار صنعت نوین موج (پایدار صنعت پترو تجهیز) به عنوان واردکنندۀ تخصصی و تأمین‌کنندۀ محصولات C-LOK کرۀ جنوبی در ایران فعالیت می‌کند. این مجموعه طیف وسیعی از ملزومات صنعتی و ساختمانی، از جمله لوله و اتصالات فلزی (مانند مانیسمان و استیل) و پلیمری (مانند UPVC) را در کنار ابزار دقیق C-LOK تأمین می‌نماید.

خرید تجهیزات صنعتی با کیفیت و دارای گواهینامه، به خصوص در بخش ابزار دقیق، فرآیندی ا‌ست که معمولاً متکی بر استعلام قیمت مستقیم و مشاوره تخصصی ا‌ست، چرا که قیمت‌ها و موجودی کالا به سرعت در بازار ایران تغییر می‌کنند. به همین منظور، فرآیند خرید محصولات C-LOK از شرکت پایدار صنعت را می‌توان در چهار گام اصلی تعریف کرد:

در گام نخست، نیاز است که خریدار مشخصات فنی دقیق کالا، شامل نوع اتصال یا شیرآلات C-LOK، ابعاد دقیق (بر حسب اینچ) و کلاس فشار مورد نیاز (مانند 3000 PSI) را تعیین کند. گام دوم شامل تماس مستقیم برای استعلام قیمت و موجودی ا‌ست؛ برای این منظور، می‌توان از طریق گفتگوی آنلاین با کارشناس فروش، تماس با شماره‌های ثابت ۰۲۱۳۶۴۱۹۵۲۸ یا ۰۲۱۳۶۴۱۹۵۰۸، یا شماره همراه ۰۹۱۲۰۷۸۸۵۱۳ اقدام کرد تا در کوتاه‌ترین زمان ممکن پاسخ دریافت شود. در گام سوم، اگر نیاز به راهنمایی‌های فنی بیشتر برای انتخاب صحیح کالا یا انطباق آن با استانداردهای پروژه وجود دارد، استفاده از گزینۀ “درخواست مشاوره رایگان” که در وب‌سایت‌های پایدار صنعت نوین موج یا پایدار صنعت 24 ارائه شده، راهکاری مناسب ا‌ست. سرانجام در گام چهارم، پس از تأیید نهایی قیمت و موجودی توسط کارشناسان، درخواست پیش‌فاکتور (پروفرما) برای ثبت رسمی سفارش و نهایی‌سازی فرآیند تأمین انجام می‌گیرد. یکی از مزایای کلیدی خرید از این مجموعه، ارائۀ مستقیم محصولات دارای گواهینامه و تأییدیه و حذف واسطه‌ها ا‌ست که به کاهش قیمت نهایی و اطمینان از کیفیت کالا منجر می‌شود. این رویکرد در تأمین اتصالات وارداتی حساسی نظیر C-LOK، ریسک خرید کالاهای غیر استاندارد را به صفر می‌رساند.

سخن پایانی و جمع‌بندی نهایی

انتخاب صحیح اتصالات لوله‌کشی، محور اصلی دوام، ایمنی و کارایی هر پروژۀ صنعتی یا ساختمانی قلمداد می‌شود. در صنایع با فشار کاری متوسط و بالا، مهندسان بین اتصالات ثابت و دائمی جوشی که بالاترین آب‌بندی را تضمین می‌کند و اتصالات مکانیکی فلنجی و شیاردار که قابلیت سرویس‌دهی و نصب سریعتر را فراهم می‌آورند، دست به انتخاب می‌زنند. اتصالات شیاردار به طور خاص در سیستم‌های اطفاء حریق، با فراهم کردن نصب سریع و مقاومت بالا در برابر تنش‌های لرزه‌ای و حرارتی، به یک استاندارد مهم تبدیل شده‌اند.

در سوی دیگر، در سامانه‌های ابزار دقیق که با فشارهای بسیار بالا و قطرهای بسیار کوچک سروکار دارند، اتصالات تیوب‌خور تخصصی مانند C-LOK کرۀ جنوبی به دلیل فناوری فرول دوقلو و توانایی تحمل فشار تا 6000 PSI، نقش حیاتی ایفا می‌کنند. این اتصالات با تضمین عدم نشتی در خطوط حساس نمونه‌گیری و اندازه‌گیری، به طور مستقیم بر دقت فرآیندهای صنعتی تأثیر می‌گذارند. برای صنعتگران و پیمانکاران داخلی، خرید این تجهیزات تخصصی از طریق تأمین‌کنندگان رسمی نظیر شرکت پایدار صنعت، که امکان مشاورۀ فنی و تأمین مستقیم کالاهای دارای گواهینامه را فراهم می‌کند، تضمین‌کنندۀ کیفیت و اصالت مورد نیاز پروژه‌های راهبردی کشور ا‌ست. توجه به جزئیات فنی و انطباق با استانداردهای ملی و بین‌المللی، تنها راه برای به حداقل رساندن نقاط ضعف در شبکه‌های حیاتی پایپینگ است.
