در صنایع پیشرفتهای چون نفت و گاز، پتروشیمی، نیروگاهی، و نیمههادیها، شبکهای عظیم و پیچیده از لولهها قرار دارد که شریانهای حیاتی انتقال سیالات، گازها و انرژی را تشکیل میدهند. پایداری، ایمنی و کارایی این شریانها به طور مستقیم به استحکام و یکپارچگی نقاط اتصال آنها وابسته است. در این میان، اتصالات فشاری (Compression Fittings) به دلیل سهولت نصب، قابلیت استفاده مجدد و اطمینان بالا، جایگاه ویژهای یافتهاند. اتصالات پایپینگ C-Lok، به عنوان یکی از پیشروان فناوری اتصالات دو فروله (Double Ferrule)، نمادی از مهندسی در این حوزه به شمار میروند. این قطعات، که برای مقاومت در برابر فشارهای بسیار بالا و شرایط سخت محیطی طراحی شدهاند، نقشی غیرقابل انکار در جلوگیری از نشتیهای خطرناک، کاهش هزینههای نگهداری و تضمین عملکرد بیوقفه سیستمهای صنعتی ایفا میکنند.
این مقاله یک بررسی جامع و عمیق بر روی اتصالات C-Lok ارائه میدهد. ما از اصول بنیادین طراحی و مکانیک آببندی آنها آغاز کرده، به کالبدشکافی دقیق عوامل مؤثر بر کلاسبندی فشار کاری (Pressure Rating)، به خصوص رده استاندارد صنعتی 6000 PSI، خواهیم پرداخت. در ادامه، به موضوعات حیاتی مانند تأثیر کیفیت لوله، رویههای صحیح نصب، و مقایسه این فناوری با سایر روشهای اتصال مانند جوشکاری و فلنج میپردازیم. هدف نهایی، ارائه یک راهنمای کامل برای مهندسان، طراحان، و تکنسینهایی است که به دنبال انتخاب، نصب و نگهداری این قطعات کلیدی به بهترین و ایمنترین شکل ممکن هستند.
آناتومی یک اتصال C-Lok: مهندسی آببندی و نگهداری
راز عملکرد فوقالعاده اتصالات C-Lok در طراحی هوشمندانه و مکانیزم عمل سیستم دو فروله آن نهفته است. برخلاف اتصالات تک فروله یا از نوع گازگیر (Bite-type)، این سیستم دو وظیفه اصلی یک اتصال موفق را بین دو قطعه مجزا تقسیم میکند:
- آببندی (Sealing): این وظیفه بر عهده فرول جلویی (Front Ferrule) است. با سفت کردن مهره (Nut)، فرول جلویی به جلو رانده شده و در فضای مخروطی شکل بدنه اتصال (Body) فشرده میشود. این عمل باعث تغییر شکل جزئی و کنترلشده فرول جلویی شده و یک آببندی فلز-به-فلز بینقص و 360 درجه بین سطح خارجی لوله و سطح داخلی بدنه اتصال ایجاد میکند.
- نگهداری و قفلشوندگی (Gripping): وظیفه حیاتی نگه داشتن لوله در برابر فشار و لرزش بر عهده فرول پشتی (Back Ferrule) است. این فرول با طراحی خاص خود، در حین سفت کردن مهره، به صورت شعاعی بر روی سطح لوله فشرده شده و آن را محکم در جای خود “قفل” میکند. این عمل، نیروی محوری ناشی از فشار داخلی سیال و همچنین ارتعاشات مکانیکی سیستم را خنثی کرده و از هرگونه جابجایی لوله جلوگیری مینماید.
این تفکیک هوشمندانه وظایف، تنش را از روی نقطه آببندی برداشته و تضمین میکند که اتصال حتی تحت فشارها و لرزشهای شدید، یکپارچگی خود را حفظ کند.
کلاسبندی فشار کاری (Pressure Rating): فراتر از یک عدد
کلاس فشار، مهمترین مشخصه فنی یک اتصال C-Lok است که نشاندهنده حداکثر فشار مجازی است که اتصال میتواند در دمای استاندارد (معمولاً دمای محیط) به طور ایمن تحمل کند. این عدد چگونه تعیین میشود؟
- استانداردهای طراحی: طراحی این اتصالات بر اساس استانداردهای مهندسی معتبر مانند ASME صورت میگیرد.
- تستهای مخرب (Burst Test): سازندگان معتبر، نمونههای تولیدی را تحت فشار هیدرواستاتیک قرار میدهند تا جایی که اتصال بترکد. فشار ترکیدگی (Burst Pressure) ثبت میشود.
- ضریب اطمینان (Safety Factor): فشار کاری مجاز (Working Pressure) با تقسیم فشار ترکیدگی بر یک ضریب اطمینان (معمولاً 4:1) به دست میآید. به عبارت دیگر، یک اتصال با کلاس فشار 6000 PSI باید بتواند حداقل فشار 24000 PSI را قبل از ترکیدگی تحمل کند. این ضریب اطمینان بالا، تضمینی برای عملکرد ایمن در شرایط غیرمنتظره است.

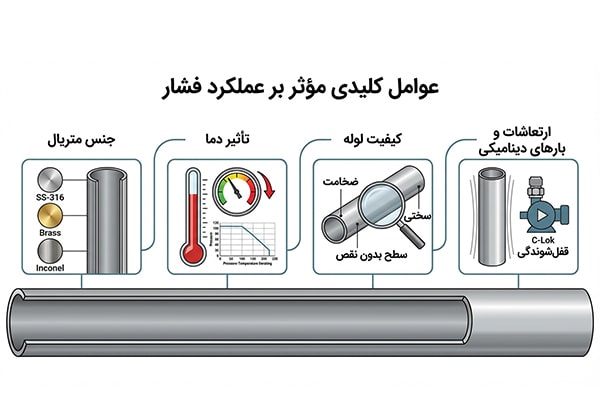

عوامل کلیدی مؤثر بر عملکرد فشار
دستیابی به کلاس فشار اسمی، تنها در صورتی ممکن است که مجموعهای از عوامل به درستی در کنار هم قرار گیرند.
1. جنس متریال: ستون فقرات مقاومت
انتخاب متریال، تأثیر مستقیم بر استحکام، مقاومت به خوردگی و محدوده دمای کاری اتصال دارد.
| متریال | ویژگیهای کلیدی و کاربردها |
| استنلس استیل 316 (SS-316) | انتخاب استاندارد صنعتی. حاوی مولیبدن برای مقاومت فوقالعاده در برابر خوردگی کلریدی و حفرهای. استحکام بالا در دماهای گسترده. ایدهآل برای صنایع نفت، گاز، پتروشیمی و دریایی. |
| استنلس استیل 304 (SS-304) | گزینه اقتصادیتر با مقاومت به خوردگی خوب در محیطهای عمومی. برای کاربردهایی که سیال یا محیط، خورندگی بالایی ندارند مناسب است. |
| برنج (Brass) | مقاومت خوب در برابر خوردگی در آب، روغن و هوا. برای سیستمهای پنوماتیک، خطوط آب و کاربردهای عمومی کمفشار استفاده میشود. |
| آلیاژهای ویژه (Monel, Inconel) | برای شرایط بسیار سخت. Monel برای محیطهای خورنده دریایی و اسیدهای خاص، و Inconel برای دماهای بسیار بالا (مانند توربینها) که استیل کارایی خود را از دست میدهد، به کار میروند. |
2. تأثیر دما: پاشنه آشیل استحکام (Derating)
یک قانون بنیادی در متالورژی میگوید: با افزایش دما، استحکام تسلیم (Yield Strength) فلزات کاهش مییابد. این به آن معناست که فشار کاری مجاز یک اتصال C-Lok با افزایش دما افت میکند. برای مثال، یک اتصال SS-316 با کلاس فشار 6000 PSI در دمای اتاق، ممکن است در دمای 200 درجه سانتیگراد تنها برای فشار 4500 PSI مناسب باشد. سازندگان معتبر همواره جداول “Pressure-Temperature Derating” را ارائه میدهند که نادیده گرفتن آن در طراحی سیستمهای دما بالا، یک خطای مهندسی بزرگ محسوب میشود.
3. کیفیت لوله (Tubing): نیم دیگر معادله
یک اتصال C-Lok هرچقدر هم باکیفیت باشد، بدون یک لوله مناسب، عملکرد درستی نخواهد داشت. لوله باید دارای مشخصات زیر باشد:
- سازگاری متریال: جنس لوله باید با جنس اتصال سازگار باشد تا از خوردگی گالوانیک جلوگیری شود.
- ضخامت دیواره مناسب: لوله باید ضخامت کافی برای تحمل فشار سیستم را داشته باشد.
- سختی سطح: سطح لوله نباید بیش از حد سخت باشد، زیرا فرولها باید بتوانند به مقدار کافی بر روی آن “بنشینند”. همچنین نباید بیش از حد نرم باشد که فرولها آن را بیش از حد تغییر شکل دهند.
- سطح بدون نقص: هرگونه خراش، بریدگی یا ناهمواری طولی بر روی سطح خارجی لوله میتواند یک مسیر بالقوه برای نشتی ایجاد کند.
4. ارتعاشات و بارهای دینامیکی
در کاربردهایی که لرزش مکانیکی وجود دارد (مانند نزدیکی پمپها، کمپرسورها یا روی تجهیزات متحرک)، طراحی دو فروله C-Lok برتری خود را نشان میدهد. عمل “قفلشوندگی” فرول پشتی، اتصال را در برابر خستگی ناشی از لرزش و شل شدن مهره، بسیار مقاوم میسازد.
نصب صحیح: کلید دستیابی به حداکثر کارایی
بیش از 80% از موارد نشتی در اتصالات فشاری، نه به دلیل کیفیت پایین قطعه، بلکه به دلیل نصب نادرست رخ میدهد. روش استاندارد و اثباتشده برای نصب اتصالات C-Lok (و سایر اتصالات دو فروله) به شرح زیر است:
- آمادهسازی لوله: لوله را به صورت کاملاً عمود برش دهید. با استفاده از ابزار مناسب، پلیسههای داخلی و خارجی لبه لوله را بگیرید (Deburring).
- مونتاژ اولیه: مهره و هر دو فرول را (با جهتگیری صحیح) روی لوله قرار دهید. لوله را تا انتها به داخل بدنه اتصال فشار دهید تا به شانه داخلی (Shoulder) برخورد کند.
- سفت کردن اولیه: مهره را با دست تا جایی که سفت میشود، بچرخانید (Finger-Tight).
- سفت کردن نهایی با آچار: در حالی که بدنه اتصال را با یک آچار ثابت نگه داشتهاید، با آچار دیگر مهره را به اندازه یک و یکچهارم دور (1-1/4 turns) سفت کنید. این مقدار برای اکثر سایزهای رایج، نیروی لازم برای عملکرد صحیح هر دو فرول را فراهم میکند.
- بازرسی (اختیاری ولی بهشدت توصیهشده): برای اطمینان از نصب صحیح، میتوان از “گیج بازرسی فاصله” (Gap Inspection Gauge) استفاده کرد. اگر گیج در فاصله بین مهره و بدنه اتصال قرار نگیرد، به معنای سفت شدن کافی و نصب موفقیتآمیز است.
نکته مهم: از سفت کردن بیش از حد (Over-tightening) خودداری کنید. این کار میتواند باعث آسیب به لوله، تغییر شکل بیش از حد فرولها و حتی کاهش توانایی آببندی شود.
جمعبندی: انتخابی هوشمندانه برای ایمنی و پایداری
اتصالات پایپینگ C-Lok، بیش از یک قطعه فلزی ساده، یک سیستم مهندسیشده دقیق برای تضمین ایمنی و پایداری در حساسترین نقاط صنایع فرآیندی هستند. کلاس فشار 6000 PSI، که به عنوان یک استاندارد صنعتی پذیرفته شده، تعادلی بهینه میان عملکرد، هزینه و دسترسی را ارائه میدهد. با این حال، دستیابی به این سطح از اطمینان، تنها با درک عمیق اصول طراحی، انتخاب هوشمندانه متریال بر اساس شرایط فرآیندی، توجه به کیفیت لوله و مهمتر از همه، پایبندی دقیق به رویههای نصب استاندارد امکانپذیر است.
در نهایت، یک اتصال C-Lok که به درستی انتخاب و نصب شده باشد، به یک جزء “نامرئی” و قابل اعتماد در سیستم تبدیل میشود که سالها بدون نیاز به توجه، وظیفه حیاتی خود را در شریانهای صنعت مدرن به انجام میرساند.
