اتصالات فشاری دو فروله نوعی اتصال ابزار دقیق هستند که برای ایجاد پیوند محکم و آب‌بند بین تیوب‌ها (لوله‌های با قطر کم) به کار می‌روند. این اتصالات نقش حیاتی در صنایع مختلف دارند و به‌ویژه در سیستم‌های ابزاردقیق باعث اطمینان از انتقال ایمن سیالات و گازهای پرفشار و حساس می‌شوند. ویژگی بارز این اتصالات، آب‌بندی کامل بدون نشتی در کنار مقاومت بالا در برابر فشار و لرزش است که آنها را به گزینه‌ای مطمئن برای کاربردهای صنعتی حساس تبدیل می‌کند. در ادامه، با ساختار، نحوه‌ی عملکرد، مزایا، کاربردها و دیگر جنبه‌های مهم اتصالات فشاری دو فرول آشنا می‌شویم.
ساختار اتصالات فشاری دو فروله
شکل نمای شماتیک از ساختار یک اتصال فشاری دو فروله که اجزای اصلی آن را نشان می‌دهد: مهره (A)، فرول عقب (B)، فرول جلو (C) و بدنه‌ی اتصال (D) این اتصال در مجموع از چهار جزء تشکیل شده است؛ بدنه‌ی اتصال که تیوب در آن قرار می‌گیرد، فرول جلو و فرول عقب (حلقه‌های فلزی برش‌خورده) و یک مهره که روی بدنه بسته می‌شود. با سفت کردن مهره، دو فرول به صورت شعاعی روی تیوب فشرده می‌شوند و آن را درون بدنه محکم می‌کنند. طراحی دو فروله به این صورت است که هر یک از فرول‌ها وظیفه‌ای جداگانه بر عهده دارند و همکاری آنها اتصال را آب‌بندی می‌کند.

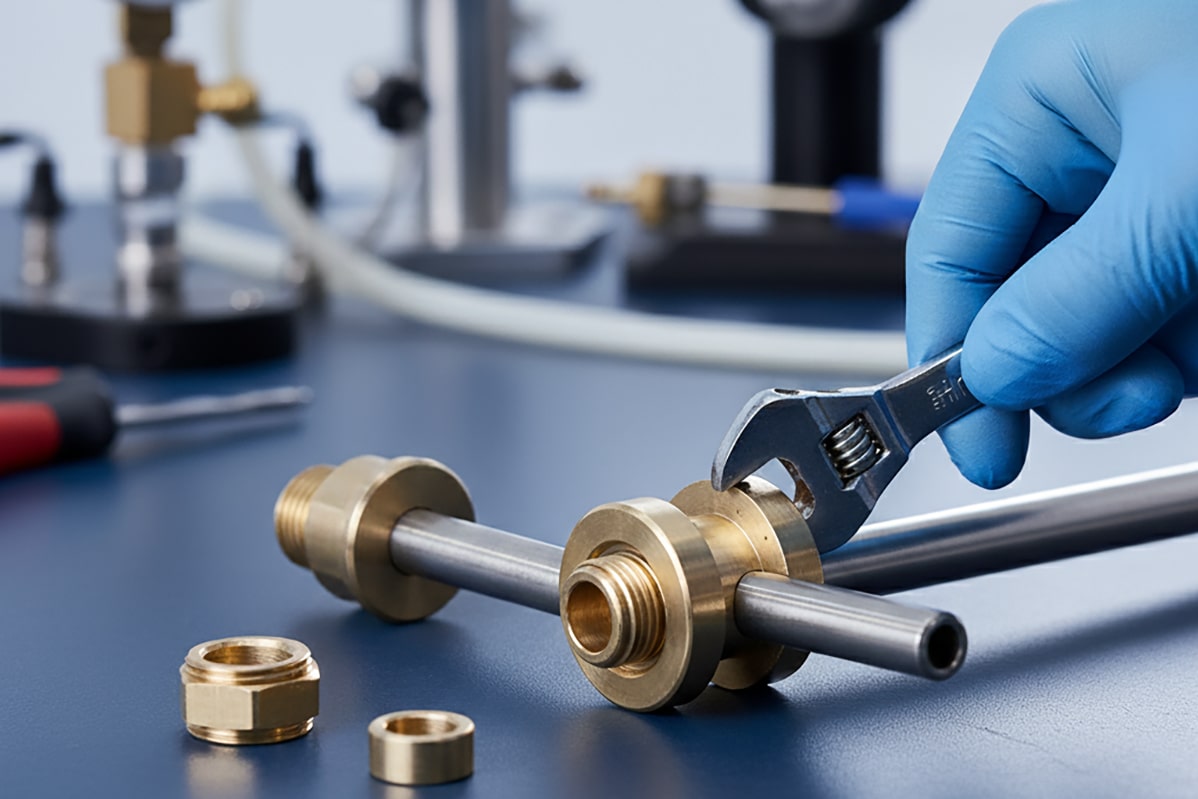

نحوه عملکرد اتصالات دو فروله
در اتصالات دو فرول، مکانیزم آب‌بندی با سفت کردن مهره آغاز می‌شود. هنگامی که مهره‌ی اتصال با آچار محکم می‌شود، فرول جلو و فرول عقب بر روی تیوب لغزانده شده و فشرده می‌شوند. فرول جلویی با لبه‌ی مخروطی خود به دیواره‌ی داخلی بدنه فشار می‌آورد و یک آب‌بندی قوی بین تیوب و بدنه ایجاد می‌کند، در حالی که فرول عقبی همزمان تیوب را محکم در جای خود نگه می‌دارد. این فرول عقب با گرفتن تیوب، از لغزش آن تحت فشار جلوگیری کرده و تنش مکانیکی را توزیع می‌کند. نتیجه‌ی این فرآیند، ایجاد یک اتصال کاملاً محکم و بدون نشتی است که می‌تواند بارهای فشاری و لرزشی سیستم را تحمل کند.
به بیان ساده‌تر، در این نوع اتصال، فرول جلو مسئول آب‌بندی و فرول عقب مسئول گیرایی مکانیکی تیوب است. وقتی مهره سفت می‌شود، فرول جلو در محل اتصال بدنه، تیوب را آب‌بندی کرده و فرول عقب همچون گیره‌ای قوی، دور تیوب قفل می‌شود. این طراحی دو مرحله‌ای، اطمینان می‌دهد که اتصال حتی در شرایط سخت (فشار بالا، ارتعاش، تغییرات دما) نشتی نکند و تیوب از جای خود خارج نشود. این نحوه‌ی عملکرد، برتری اصلی اتصالات دو فروله نسبت به بسیاری از روش‌های اتصال دیگر است.

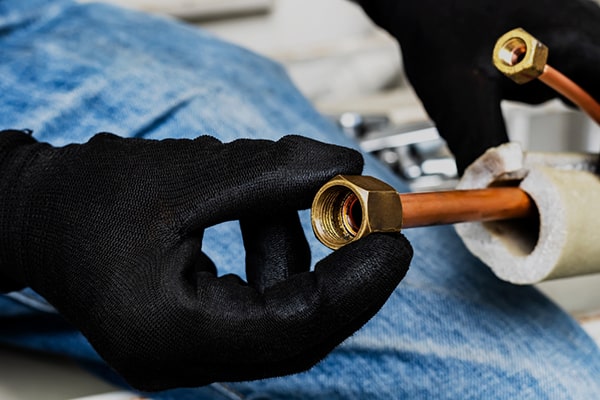

مزایای اتصالات فشاری دو فروله
اتصالات فشاری دو فرول به دلیل ویژگی‌های طراحی خود، مزایای متعددی در صنایع دارند:
- آب‌بندی مطمئن و بدون نشتی: همان‌طور که بیان شد، این اتصالات آب‌بندی بسیار مؤثری ارائه می‌کنند. حتی در برابر فشارهای کاری بالا و لرزش‌های مداوم، اتصال دو فروله دچار نشتی نمی‌شود. بنابراین در محیط‌هایی که نشت سیال می‌تواند خطرساز باشد (مثل صنایع نفت و گاز)، استفاده از این اتصالات ایمنی را بالا می‌برد.
- مقاومت در برابر فشار و لرزش: طراحی دو فروله به گونه‌ای است که می‌تواند فشارهای بسیار بالا را تحمل کند. بسیاری از اتصالات ابزار دقیق دو فرول برای فشار کاری تا حدود ۶۰۰۰ پوند بر اینچ مربع (PSI) (معادل تقریباً ۴۲۰ بار) ساخته شده‌اند. علاوه بر این، به دلیل نقش فرول عقب در نگهداشت تیوب، اتصال در برابر لرزش‌های مداوم یا شوک‌های مکانیکی مقاوم است و شل نمی‌شود. این مزیت در کاربردهایی مانند خطوط ابزار دقیق پالایشگاهی که ارتعاش تجهیزات بالاست، بسیار حائز اهمیت است.
- نصب آسان و سریع (بدون نیاز به جوشکاری): یکی از برتری‌های مهم فیتینگ‌های فشاری، سادگی نصب آنها است. برای نصب این اتصالات مانند یک سر مهره (میل کانکتور)، تنها کافیست تیوب به طول مناسب بریده و درون اتصال قرار گیرد و مهره با آچار سفت شود. هیچ گونه عملیات جوشکاری، لحیم‌کاری یا رزوه‌زنی مورد نیاز نیست. نصب سریع بدون نیاز به مهارت تخصصی جوشکاری، موجب صرفه‌جویی در زمان و هزینهٔ پروژه‌ها می‌شود. همچنین عدم نیاز به حرارت (بر خلاف جوشکاری) ایمنی کار را بالا می‌برد.
- قابلیت باز و بست متعدد و سرویس‌پذیری: اتصالات دو فروله را می‌توان در صورت لزوم باز کرده و مجدداً بست بدون اینکه کارایی آب‌بندی به‌طور کامل از بین برود. در اتصالات باکیفیت، حتی پس از چندین مرتبه باز و بسته کردن، اتصال همچنان آب‌بند می‌ماند. البته معمولاً توصیه می‌شود برای حداکثر اطمینان، در هر بار باز و بست کامل، فرول‌ها تعویض شوند تا بهترین آب‌بندی تضمین گردد. به طور کلی، سرویس و بازرسی دوره‌ای این اتصالات به سادگی انجام می‌شود و در صورت نیاز می‌توان قطعات آن (مانند فرول یا مهره) را تعویض کرد.
- عدم نیاز به آب‌بندهای اضافه: در اتصالات رزوه‌ای، معمولاً برای جلوگیری از نشتی از نوار تفلون یا خمیر لوله‌بندی استفاده می‌شود. اما در اتصالات فشاری دو فرول، آب‌بندی توسط خود فرول‌ها تامین می‌شود و نیازی به نوار تفلون یا اورینگ اضافی (جز در برخی اتصالات ترکیبی خاص) نیست. این امر باعث کاهش مراحل نصب و نقاط پتانسیل نشتی می‌گردد.
- قابلیت استفاده مجدد و کاهش هزینه‌ها: همان‌طور که اشاره شد، این اتصالات در صورت سالم ماندن اجزا، قابلیت استفاده‌ی مجدد دارند. به عبارتی می‌توان یک اتصال را از خط خارج کرده و در محل دیگری به کار برد. این ویژگی در تعمیرات یا تغییر طراحی سیستم‌ها، به کاهش هزینهٔ خرید اتصالات جدید کمک می‌کند.
کاربردهای اتصالات فشاری دو فروله
اتصالات دو فرول به‌طور گسترده‌ای در صنایعی به کار می‌روند که نیاز به اتصالات مطمئن برای تیوب‌های فشار بالا و سیالات حساس وجود دارد. برخی از مهم‌ترین کاربردهای این اتصالات عبارت‌اند از:
- صنایع نفت، گاز و پتروشیمی: در پالایشگاه‌ها، سکوی‌های نفتی و واحدهای پتروشیمی، صدها کیلومتر خطوط ابزاردقیق وجود دارد که برای انتقال سیالات فرآیندی به دستگاه‌های اندازه‌گیری و کنترل به کار می‌روند. اتصالات دو فروله به دلیل آب‌بندی عالی و مقاومت در برابر خوردگی، برای اتصال این خطوط ابزار دقیق ایده‌آل هستند. به عنوان مثال، اتصال خطوط فشار به گیج‌ها، ترانسمیترها یا شیرهای کنترلی در این صنایع عمدتاً با فیتینگ‌های فشاری انجام می‌شود.
- سیستم‌های کنترل و ابزاردقیق صنعتی: در کارخانجات شیمیایی، نیروگاه‌ها، صنایع دارویی و غذایی، هر جایی که سنسورها و ابزار دقیق (مانند فشارسنج، دماسنج، فلومتر و غیره) به خطوط فرآیندی وصل می‌شوند، از این نوع اتصالات استفاده می‌گردد؛ زیرا این اتصالات امکان نصب ایمن دستگاه‌های اندازه‌گیری را روی خطوط لوله باریک فراهم می‌کنند بدون آنکه نشت یا وقفه‌ای در فرآیند ایجاد شود.
- صنایع هیدرولیک و پنوماتیک: در سیستم‌های هیدرولیک (مانند ماشین‌آلات صنعتی یا تجهیزات نیروگاهی) و پنوماتیک (سیستم‌های هوای فشرده و ابزارهای کنترلی)، برای اتصال شیلنگ‌ها و تیوب‌های انتقال روغن هیدرولیک یا هوا به سیلندرها، شیرها و پمپ‌ها، از اتصالات فشاری بهره می‌گیرند. دلیل این انتخاب، تحمل فشار بالای این اتصالات و سهولت در باز و بسته کردن آنها جهت تعمیرات است.
- آزمایشگاه‌ها و تجهیزات اندازه‌گیری دقیق: در آزمایشگاه‌های شیمی و فیزیک که گازها یا مایعات تحت فشار را به دستگاه‌های آزمایشگاهی منتقل می‌کنند (مثلاً کروماتوگرافی گازی)، اتصالات دو فروله به دلیل نشتی صفر و خلوص بالا بسیار متداول هستند. جنس استنلس‌استیل این اتصالات مانع از آلودگی سیال می‌شود و قابلیت تحمل دما و فشار متغیر در شرایط آزمایشگاهی را دارد.
به طور کلی هر کجا که سیالات خورنده، سمی، پرفشار یا ارزشمند جریان داشته باشند و نیاز باشد در یک خط لوله با قطر کم منتقل شوند، اتصالات فشاری دو فرول یک انتخاب استاندارد محسوب می‌شوند. صنایع نیروگاهی، خودروسازی (سیستم‌های تست سوخت و روغن)، صنایع هوافضا (خطوط تست فشار) و بسیاری حوزه‌های دیگر نیز از مزایای این اتصالات بهره می‌برند.
تفاوت با اتصالات جوشی و رزوه‌ای
اتصالات فشاری دو فروله در مقایسه با اتصالات جوشی و رزوه‌ای دارای تفاوت‌های اساسی در ساختار، عملکرد و کاربرد هستند. در این بخش به مقایسه این روش‌ها می‌پردازیم:
- در مقابل اتصالات جوشی: اتصالات جوشی با ذوب کردن و جوش دادن دو سر لوله یا اتصال به یکدیگر ایجاد می‌شوند و پیوندی دائمی و یکپارچه را شکل می‌دهند. مهم‌ترین مزیت اتصال جوشی، استحکام بسیار بالا و نبود هرگونه مسیر نشت (به دلیل یکپارچه شدن فلز) است.
از این رو در خطوط لوله با قطر بالا یا فشار و دمای بسیار زیاد (مانند خطوط اصلی پالایشگاه یا نیروگاه)، جوشکاری روش مرسوم اتصال است. اما معایب قابل توجهی نیز دارد: انجام جوشکاری نیازمند تجهیزات ویژه و نیروی کار ماهر است و فرایندی زمان‌بر و پرهزینه محسوب می‌شود.
ضمن اینکه پس از جوش دادن، اتصال به سادگی قابل جداسازی یا تغییر نیست. در مقابل، اتصال فشاری دو فرول بدون نیاز به جوشکاری انجام می‌شود و بنابراین سرعت و سهولت نصب بالاتری دارد. هرچند ممکن است استحکام مکانیکی جوش را نداشته باشد، اما برای قطرهای کوچک تیوب و فشارهای تا حد چند صد بار، اتصالات دو فرول کاملاً پاسخ‌گو و ایمن هستند. به علاوه، در شرایطی که جوشکاری ممکن است خطرناک یا ناممکن باشد (مثلاً در محل‌های بسته با گاز قابل اشتعال)، اتصالات فشاری یک راه‌حل عالی به شمار می‌روند.
- در مقابل اتصالات رزوه‌ای (دنده‌ای): اتصالات رزوه‌ای با پیچاندن دو قطعه رزوه‌شده (نری و مادگی) در هم ایجاد اتصال می‌کنند. این روش برای لوله‌ها و اتصالات با قطر نسبتاً کم و فشار کاری متوسط رایج است. مزیت اتصال دنده‌ای، سادگی و عدم نیاز به مهارت تخصصی است؛ قطعات رزوه‌ای به راحتی با آچار به هم وصل یا جدا می‌شوند. اما محدودیت‌هایی نیز دارد: آب‌بندی اتصالات رزوه‌ای متکی به نوار تفلون یا خمیر آب‌بند است و در صورت نصب نادرست یا گذر زمان ممکن است دچار نشتی شوند.
همچنین لرزش و تغییرات دما می‌تواند باعث شل شدن رزوه‌ها و ایجاد نشتی گردد از سوی دیگر، ایجاد رزوه روی لوله‌های با ضخامت کم (تیوب‌های نازک) عملاً ممکن نیست، در حالی که اتصالات فشاری برای همین تیوب‌های دیواره نازک طراحی شده‌اند. بنابراین در کاربردهای ابزار دقیق که تیوب‌های ظریف با ضخامت کم و فشار نسبتاً بالا داریم، اتصالات دو فرول گزینه‌ای بسیار مناسب‌تر از رزوه‌ای هستند. افزون بر این، تحمل فشار اتصالات دنده‌ای معمولاً محدودتر است و بیشتر در سرویس‌های کم‌فشار (آب و گاز شهری، تاسیسات HVAC و نظایر آن) استفاده می‌شوند، در حالی که اتصالات دو فروله برای فشارهای به مراتب بالاتر طراحی شده‌اند.
به طور خلاصه، اتصال فشاری دو فروله نه کاملاً موقت مثل رزوه‌ای و نه کاملاً دائمی مثل جوشی است، بلکه راه‌حلی میانی ارائه می‌دهد که ضمن تامین استحکام و آب‌بندی کافی، نصب و نگهداری آسان‌تری دارد. جدول زیر جمع‌بندی کوتاهی از مقایسه این سه روش اتصال است:
| ویژگی | اتصال دو فروله (فشاری) | اتصال جوشی | اتصال رزوه‌ای (دنده‌ای) |
| نوع اتصال | مکانیکی، قابل باز و بست مجدد | دائمی (جدانشدنی) | مکانیکی، قابل باز و بست (با آچار) |
| نیاز به مهارت خاص | خیر، نصب نسبتاً ساده و سریع | بله، جوشکار ماهر مورد نیاز است | خیر، نصب نسبتاً آسان (اما نیازمند آب‌بند رزوه) |
| آب‌بندی | توسط فرول‌ها (نشتی تقریباً صفر) | یکپارچه (خود فلز جوش آب‌بند است) | متکی به نوار تفلون/خمیر، احتمال نشتی دارد |
| تحمل فشار | بالا (تا ~6000 PSI و بیشتر بسته به سایز) | بسیار بالا (محدود به استحکام لوله) | نسبتاً محدود (عموماً کم‌فشار تا متوسط) |
| مقاومت به لرزش | بالا (به لطف گریپ فرول عقب) | عالی (اتصال یکپارچه است) | نسبتاً کم (رزوه ممکن است شل شود) |
| قابلیت تعمیر/تعویض | بالا (باز و بست آسان، قطعات قابل تعویض) | بسیار پایین (بریدن و جوشکاری مجدد) | بالا (باز و بست آسان، نیازمند آب‌بندی مجدد) |
استانداردهای رایج و جنس متریال
جنس مواد: اغلب اتصالات فشاری دو فروله از جنس فولاد ضدزنگ 316 ساخته می‌شوند که استاندارد صنعتی برای کاربردهای ابزاردقیق است. فولاد زنگ‌نزن 316 به دلیل مقاومت عالی در برابر خوردگی (به‌ویژه در برابر رطوبت، مواد شیمیایی و گاز ترش)، استحکام مناسب در دما و فشار بالا، و خواص بهداشتی (عدم واکنش با سیالات فرایندی) انتخابی ایده‌آل محسوب می‌شود.
این متریال امکان بهره‌برداری طولانی‌مدت در شرایط سخت عملیاتی را فراهم می‌کند و از آلوده‌شدن سیال فرآیندی جلوگیری خواهد کرد. علاوه بر SS316، در برخی کاربردهای خاص از آلیاژهای نیکل (مانند مونل، اینکونل)، فولاد‌های دوپلکس یا سوپر دوپلکس، و حتی تیتانیوم برای ساخت فرول‌ها و بدنه‌ی این اتصالات استفاده می‌شود.
انتخاب متریال وابسته به جنس سیال، دمای کاری و شرایط خوردگی محیط است. برای مثال، در صنایع غذایی و دارویی ممکن است از استیل 316L (کربن کمتر) یا پوشش‌های خاص برای رعایت بهداشت و خلوص استفاده شود. در کاربردهای خلا یا دمای بسیار پایین، گاهی از مس، برنج یا آلومینیوم هم در اتصالات فشاری استفاده می‌شود، اما معمولاً اتصالات دو فرول استیل بیشترین کاربرد را دارند.
استانداردهای طراحی و کیفیت: تولیدکنندگان معتبر اتصالات دو فرول، محصولات خود را مطابق با استانداردهای بین‌المللی عرضه می‌کنند. برخی از استانداردهای رایج در این حوزه عبارتند از:
- استاندارد ISO 8434 (شامل چند بخش) که الزامات طراحی و ابعاد اتصالات فشاری لوله‌های فلزی را پوشش می‌دهد. این استاندارد مرجع ابعادی برای تطابق اتصالات مختلف برندها است تا مثلاً زاویه کونیک فرول یا گام رزوه مهره‌ها سازگار باشد.
- استاندارد ASTM F1387 که روش‌های آزمون و الزامات عملکردی اتصالات ابزار دقیق (از جمله تست فشار، خستگی، ارتعاش و نشتی) را مشخص می‌کند. سازندگان برتر معمولاً محصولات خود را تحت آزمون‌های این استاندارد ارزیابی می‌کنند تا از عملکرد مطمئن آنها در شرایط کاری سنگین اطمینان حاصل شود.
- کدهای پایپینگ و فشار مانند ASME B31.3 (مربوط به طراحی سیستم‌های فرآیندی و شیمیایی) نیز باید در نصب و انتخاب این اتصالات لحاظ شوند. برای مثال، کد B31.3 تاکید می‌کند که اتصالات ابزار دقیق باید از جنبه فشار قابل تحمل و مواد به کار رفته، برای شرایط فرآیندی مناسب باشند.
- استانداردهای خوردگی نظیر NACE MR0175/ISO 15156: این استاندارد به انتخاب متریال مقاوم در برابر ترک ناشی از سولفید هیدروژن (گاز ترش) می‌پردازد. اغلب اتصالات دو فرول مرغوب از مواد و روش‌های ساختی بهره می‌برند که مطابق این استاندارد حیاتی باشند. به عنوان مثال، استنلس‌استیل 316 مورد استفاده باید دارای سختی کنترل‌شده و ترکیب شیمیایی مناسب برای مقاومت در محیط‌های حاوی H₂S باشد. رعایت این استاندارد باعث می‌شود بتوان از اتصالات دو فرول در سرویس‌های ترش صنایع نفت و گاز (که حضور گاز H₂S محتمل است) با اطمینان استفاده کرد.
علاوه بر موارد فوق، هر کارخانه سازنده ممکن است استاندارد داخلی خاص خود را برای تضمین کیفیت داشته باشد و گواهی‌هایی مانند ISO 9001 (مدیریت کیفیت) یا CE (انطباق با استانداردهای اروپایی) را ارائه دهد. در هنگام خرید این اتصالات، توجه به وجود ** Certificate**های تست فشار و متریال توصیه می‌شود تا از اصالت جنس و عملکرد ادعاشده اطمینان حاصل گردد. خوشبختانه برندهای مطرح (مثل Swagelok, Parker, C-Lok و غیره) اغلب همراه محصولات خود مدارک فنی و گواهی آزمون را نیز عرضه می‌کنند.
مقاومت در برابر فشار، لرزش و دما
اتصالات دو فرول به دلیل طراحی منحصربه‌فرد خود، عملکرد بسیار مطمئنی در شرایط کاری دشوار دارند:
- تحمل فشار: همان‌طور که اشاره شد، این اتصالات معمولاً برای فشارهای کاری بالا ساخته می‌شوند. اکثر فیتینگ‌های استاندارد دو فروله‌ی استیل در سایزهای معمول ابزار دقیق (مثلاً ۱/۴ تا ۱/۲ اینچ) تا فشار ۶۰۰۰ PSI (حدود ۴۰۰ بار) را به‌راحتی تحمل می‌کنند. در سایزهای کوچک‌تر حتی فشارهای بالاتری (مثلاً 10000 PSI یا بیشتر) نیز قابل دستیابی است. این میزان تحمل فشار، اتصال دو فرول را برای کاربردهای فوق‌فشار (High-Pressure) مناسب می‌سازد، در حالی‌که بسیاری از روش‌های اتصال دیگر در این محدوده دچار مشکل می‌شوند.
مهم است توجه کنیم که حداکثر فشار قابل تحمل یک اتصال، علاوه بر طراحی خود اتصال، به جنس و ضخامت دیواره تیوب هم وابسته است؛ بنابراین همیشه باید فشار کاری سیستم از فشار قابل تحمل کمترین جزء (تیوب یا فیتینگ) فراتر نرود.
- مقاومت در برابر لرزش و شوک: فیتینگ‌های دو فرول به طور ذاتی در برابر لرزش مقاوم طراحی شده‌اند. نقش فرول عقب در اینجا بسیار کلیدی است؛ فرول عقبی با گاز گرفتن تیوب و توزیع تنش، جلوی شل‌شدن اتصال در اثر ارتعاش را می‌گیرد. آزمایش‌ها نشان داده‌اند اتصالات دو فروله در شرایط لرزش‌های شدید یا پالس‌های فشاری مکرر، پایداری آب‌بندی خود را حفظ می‌کنند و برخلاف بسیاری از اتصالات رزوه‌ای، خودبه‌خود باز نمی‌شوند.
از این رو در تجهیزاتی مانند پمپ‌ها، کمپرسورها یا خطوط لوله روی دکل‌های حفاری که ارتعاش زیادی وجود دارد، این اتصالات اطمینان عملیاتی بالایی ایجاد می‌کنند. در صورت نیاز به ایمنی بیشتر، می‌توان پس از نصب، مهره اتصال را با سیم یا پین قفلی نیز ایمن کرد، هرچند در اکثر موارد طراحی دو فرول به تنهایی کافی است.
- تحمل دما و تغییرات آن: جنس فلزی این اتصالات (عمدتاً استیل) سبب می‌شود بتوانند محدوده دمایی وسیعی را پوشش دهند. معمولاً فیتینگ‌های استنلس‌استیل دو فرول در دماهای از حدود -۲۰۰°C تا +۶۵۰°C (بسته به جنس دقیق آلیاژ و وجود آب‌بندهای غیرفلزی) عملکرد قابل قبول دارند. در صورت استفاده از هرگونه اورینگ یا واشر پلیمری در طراحی اتصال، آستانه دمایی به جنس آن اورینگ بستگی خواهد داشت.
اما در اکثر اتصالات دو فروله‌ی تمام‌فلزی، دمای بسیار پایین کرایوجنیک تا دماهای بالای بخار سوپرهیت قابل تحمل است. نکته مهم دیگر، تغییرات سریع دما (شوک حرارتی) است؛ طراحی دو فروله با توزیع یکنواخت تنش و عدم نیاز به مواد آب‌بند نرم، در برابر سیکل‌های گرم و سرد شدن نیز مقاوم است. البته باید دقت کرد که تفاوت ضریب انبساط حرارتی میان تیوب و اتصال خیلی زیاد نباشد (مثلاً تیوب‌های پلاستیکی یا شیشه‌ای در اتصالات فلزی ممکن است در تغییرات دما دچار نشت شوند). به طور کلی، برای اکثر کاربردهای صنعتی اعم از دماهای بسیار سرد (نیتروژن مایع) تا بسیار گرم (بخار)، اتصالات دو فرول استیل کارایی مناسبی از خود نشان داده‌اند.
سرویس‌پذیری و نگهداری اتصالات دو فروله
یکی از دلایل محبوبیت اتصالات فشاری دو فرول، سهولت در سرویس و نگهداری آنها است. این ویژگی در صنعت، که زمان خوابیدن تجهیزات هزینه‌بر است، بسیار ارزشمند محسوب می‌شود:
- باز و بسته کردن آسان: برای جدا کردن یک اتصال دو فرول کافیست مهره را باز کنیم تا تیوب و اتصال از هم جدا شوند. برخلاف اتصالات جوشی که نیاز به عملیات برش و دوباره‌جوش دارند، یا اتصالات چسبی که یکبارمصرف‌اند، فیتینگ‌های دو فروله طوری طراحی شده‌اند که بدون آسیب جدی به خط یا خود اتصال، می‌توان آنها را جدا کرد. این امکان مثلاً هنگام تعمیر یا کالیبراسیون یک ابزار اندازه‌گیری که روی خط نصب است، بسیار کاربردی است؛ تکنسین می‌تواند به راحتی اتصال مربوطه را باز کرده، دستگاه را سرویس یا تعویض کند و سپس دوباره همان اتصال را ببندد.
- قابلیت استفاده مجدد: در اکثر موارد، می‌توان یک اتصال باز شده را مجدداً روی همان تیوب یا تیوب دیگری بست و انتظار عملکرد مطلوب داشت. فرول‌ها پس از اولین نصب به شکل تیوب در می‌آیند (اصطلاحاً روی تیوب Swage می‌شوند) و در نوبت‌های بعدی به همان وضعیت قبلی درز می‌کنند. بنابراین اگر فرول و تیوب را علامت‌گذاری کرده و دوباره در همان وضعیت نصب کنیم، معمولاً نشتی نخواهیم داشت. البته باید توجه داشت که هر بار باز و بسته کردن ممکن است کمی از کیفیت آب‌بندی بکاهد؛ برای همین بسیاری از سازندگان توصیه می‌کنند اگر اتصال قرار است در نقطه بسیار حساسی به‌کار رود و چندین بار باز شده است، بهتر است فرول‌های جدید جایگزین شوند. با این حال در شرایط عادی، حتی با همان فرول قبلی نیز اتصال قابل استفاده است.
- نگهداری و بازرسی ساده: به دلیل ساختار مکانیکی ساده‌ی این اتصالات، بازرسی چشمی آنها به‌راحتی امکان‌پذیر است. یک تکنسین می‌تواند با مشاهده وضعیت مهره (مثلاً میزان سفت بودن آن یا سلامت رزوه‌ها)، و همچنین بررسی تیوب (عدم وجود خمش یا ترک در محل اتصال)، وضعیت را ارزیابی کند. در صورت بروز نشتی جزئی، معمولاً با سفت کردن کمی بیشتر مهره (طبق دستورالعمل سازنده) مشکل رفع می‌شود. همچنین برای تست نشتی، می‌توان سیستم را تحت فشار قرار داد و ناحیه اتصال را با آب صابون یا دتکتورهای نشتی بررسی کرد تا اطمینان حاصل شود مهر و موم سالم است.
- تعویض قطعات یدکی: در صورتی که پس از مدتی استفاده، رزوه مهره ساییده شود یا فرول‌ها آسیب ببینند، به‌راحتی می‌توان این قطعات را تعویض کرد. شرکت‌های سازنده کیت فرول و مهره‌ی یدکی ارائه می‌دهند و نیازی به تعویض کل اتصال (بدنه اصلی) نیست. این موضوع هزینه‌های نگهداری را کاهش می‌دهد و از دورریز غیرضروری فلز جلوگیری می‌کند.
به طور کلی، فلسفه طراحی اتصالات دو فروله بر مبنای سهولت در نصب و اطمینان در عملکرد بلندمدت است. با رعایت دستورالعمل‌های نصب (مانند تمیزکاری تیوب، استفاده از گشتاور مناسب، و عدم استفاده مجدد بیش از حد از یک فرول)، این اتصالات سال‌ها بدون مشکل خاصی کار خواهند کرد. همچنین موجود بودن ابزارهای کمکی مانند گیره‌های نگهدارنده اتصال (برای نصب روی پنل) و گشتاورسنج‌های مخصوص، به مهندسین امکان می‌دهد که نصب و سرویس این فیتینگ‌ها را با کیفیت یکنواخت و استاندارد انجام دهند.
اتصالات C-Lok: معرفی برند و راهنمای خرید از پایدار صنعت
یکی از برندهای معتبر و رایج در زمینه اتصالات فشاری دو فروله، برند C-Lok (سی‌لاک) است. شرکت C-Lok یک تولید‌کننده نام‌آشنا در کشور کره جنوبی است که انواع کانکتور‌ها و تجهیزات ابزار دقیق از جمله فیتینگ‌های دو فرول را با کیفیت بالا و دوام طولانی تولید می‌کند. محصولات این شرکت به دلیل بهره‌گیری از تکنولوژی پیشرفته ساخت و رعایت دقیق استانداردهای جهانی، توانسته‌اند در بازارهای بین‌المللی جایگاه ویژه‌ای به‌دست آورند.
محصولات C-Lok: سبد محصولات این برند گسترده بوده و اکثر نیازهای اتصالات و شیرآلات ابزار دقیق را پوشش می‌دهد. از مهم‌ترین تولیدات C-Lok می‌توان موارد زیر را برشمرد:
- اتصالات دو فرول (Twin Ferrule Tube Fittings): شامل تمامی انواع یکسر مهره، دوسر مهره، زانویی‌ها، سه‌راهی‌ها، تبدیل‌ها و غیره که همگی بر پایه طراحی دو فرول برای تیوب‌های مختلف ساخته شده‌اند. این فیتینگ‌ها دقیقا با هدف آب‌بندی بدون نشتی و عملکرد در فشار ۶۰۰۰ PSI طراحی شده‌اند و متریال آنها مطابق استاندارد NACE برای سرویس‌های ترش انتخاب می‌شود. به بیان دیگر، فیتینگ‌های C-Lok در عمل معادل برندهای مطرحی چون Swagelok یا Parker عمل کرده و کاملاً با آنها قابل جایگزینی هستند.
- اتصالات دنده‌ای و آداپتور‌ها (Instrument Pipe Fittings): جهت اتصال تیوب به قطعات رزوه‌دار یا لوله‌های NPT/BSP، انواع تبدیلات نری به تیوب یا مادگی به تیوب در سبد C-Lok موجود است. این اتصالات امکان پیوند سیستم‌های لوله‌کشی رزوه‌ای را با سیستم تیوب فراهم می‌کنند.
- شیرآلات ابزار دقیق: C-Lok همچنین سازنده انواع شیر سوزنی (Needle Valve)، چک‌ولو (شیر یکطرفه)، و شیرهای چندراهه (منیفولد) است. این شیرآلات برای تکمیل نیازهای پایپینگ ابزار دقیق ارائه می‌شوند و همان دقت و کیفیت بالای فیتینگ‌های سی‌لاک را دارا هستند.
- سایر تجهیزات: شیرهای توپی فشارقوی، فیلتر‌های ابزار دقیق، تیوب‌های استنلس‌استیل و حتی شیرهای اطمینان در محدوده محصولات این برند قرار دارند. به طور خلاصه، C-Lok یک تأمین‌کننده جامع تجهیزات ابزار دقیق محسوب می‌شود.
نمایندگی رسمی در ایران – شرکت پایدار صنعت: برای خرید محصولات C-Lok در ایران، معتبرترین مرجع شرکت پایدار صنعت پترو تجهیز است. پایدار صنعت تنها نماینده انحصاری C-Lok در کشور بوده و سال‌ها است که تأمین و توزیع این محصولات را بر عهده دارد. این شرکت با بیش از دو دهه سابقه در حوزه تجهیزات ابزار دقیق، نه‌تنها اتصالات و شیرآلات C-Lok را وارد می‌کند، بلکه با داشتن انبار گسترده در تهران بسیاری از اقلام را به صورت آماده تحویل نگه داشته است. در نتیجه خریداران داخلی می‌توانند با حداقل زمان انتظار به محصولات دسترسی پیدا کنند.
مزایای خرید از پایدار صنعت: هنگامی که شما اتصالات C-Lok را از شرکت پایدار صنعت تهیه می‌کنید، از چند جهت اطمینان خاطر خواهید داشت:
- اصالت کالا و گارانتی: تمامی محصولات با تضمین اصالت و گارانتی عرضه می‌شوند. به دلیل نمایندگی رسمی، شما مطمئن هستید کالای دریافتی اصل بوده و در صورت هرگونه ایراد یا نیاز به خدمات پس از فروش، پشتیبانی لازم فراهم است. توصیه می‌شود حتماً از نمایندگی‌های رسمی خرید کنید تا از اصالت کالا مطمئن باشید.
- بهترین قیمت: چون پایدار صنعت واردکننده مستقیم و نماینده انحصاری C-Lok است، محصولات بدون واسطه به دست مشتری می‌رسند و با بهترین قیمت رقابتی عرضه می‌شوند. در واقع شما با خرید از نمایندگی، هم قیمت مناسب‌تری نسبت به بازار آزاد می‌گیرید و هم از خدمات جانبی بهره‌مند می‌شوید.
- مشاوره فنی و انتخاب درست: کارشناسان فروش و فنی پایدار صنعت آماده‌ی راهنمایی مشتریان در انتخاب صحیح محصول هستند. اگر در مورد سایز، جنس یا نوع اتصال مورد نیاز خود تردید دارید، می‌توانید از مشاوره تخصصی بهره‌مند شوید تا بهترین مدل مطابق نیازتان پیشنهاد گردد.
- دسترسی به کاتالوگ‌ها و مدارک فنی: شرکت پایدار صنعت کاتالوگ رسمی محصولات C-Lok را در اختیار مشتریان قرار می‌دهد. بدین ترتیب شما می‌توانید پیش از خرید، مشخصات فنی دقیق (ابعاد، فشار کاری، جنس مواد و…) هر قطعه را بررسی و مقایسه کنید. وجود دیتاشیت و کد فنی معتبر، ریسک اشتباه در سفارش‌گذاری را کاهش می‌دهد.
- تحویل سریع و بازرسی: همان‌طور که اشاره شد، بسیاری از سایزهای پرمصرف اتصالات C-Lok در انبار پایدار صنعت موجود است. بنابراین زمان تحویل سفارش کوتاه خواهد بود. حتی امکان بازرسی حضوری اقلام در انبار نیز وجود دارد تا مشتریان از نزدیک کالا را مشاهده و از کیفیت ساخت آن اطمینان حاصل کنند.
نحوه خرید و سفارش: برای تهیه اتصالات C-Lok از شرکت پایدار صنعت پترو تجهیز، مراحل زیر می‌تواند راهگشا باشد:
- تماس با بخش فروش یا ثبت درخواست: ابتدا می‌توانید از طریق تماس تلفنی با کارشناسان فروش شرکت یا از طریق وب‌سایت رسمی پایدار صنعت، درخواست خود را ثبت کنید. اطلاعات تماس (شماره تلفن‌ها و ایمیل) در سایت شرکت موجود است. در این مرحله مشخص کنید چه نوع اتصال یا شیری نیاز دارید (مثلاً اتصال دوسر مهره ۱/۲ اینچ، جنس SS316).
- دریافت مشاوره و پیش‌فاکتور: کارشناسان شرکت پس از دریافت درخواست شما، مشاوره لازم در خصوص انتخاب دقیق مدل و سایز را ارائه می‌دهند. سپس پیش‌فاکتور شامل قیمت و شرایط فروش برای شما ارسال می‌شود. قیمت‌های ارائه‌شده با توجه به نمایندگی رسمی بودن، کاملاً رقابتی و به‌صرفه هستند.
- تایید سفارش و پرداخت: پس از تایید پیش‌فاکتور توسط شما، فرآیند اداری سفارش تکمیل و فاکتور رسمی صادر می‌گردد. پرداخت می‌تواند به صورت نقدی یا اعتباری (مطابق توافق) انجام شود.
- تحویل کالا: با توجه به موجودی انبار، اقلام سفارش‌داده‌شده آماده‌ی تحویل خواهند شد. شما می‌توانید برای تحویل فوری در تهران حضوری مراجعه کنید یا درخواست ارسال به محل پروژه/شرکت خود را بدهید. پایدار صنعت با همکاری شرکت‌های حمل قابل اعتماد، کالا را در کوتاه‌ترین زمان به دستتان می‌رساند. تمام اقلام در بسته‌بندی اصلی برند C-Lok تحویل می‌شوند که روی آنها لوگو و مشخصات کالا درج شده است.
- نصب و خدمات پس از فروش: در صورت نیاز، راهنمای نصب محصول نیز توسط شرکت ارائه می‌شود (هرچند اتصالات دو فرول نصب ساده‌ای دارند، اما رعایت گشتاور سفت کردن مهره مهم است). همچنین هرگونه ایراد احتمالی یا نیاز به تعویض در چارچوب گارانتی قابل پیگیری است. پایدار صنعت با داشتن موجودی قطعات یدکی (مانند ست فرول و مهره)، خدمات پس از فروش مطمئنی فراهم کرده تا مشتریان دغدغه‌ای بابت تامین قطعات در آینده نداشته باشند.
سخن پایانی
اتصالات فشاری دو فروله به عنوان یک راهکار مطمئن، سریع و انعطاف‌پذیر در اتصال لوله‌ها و تیوب‌ها شناخته می‌شوند. برندهایی چون C-Lok با ارائه محصولاتی با کیفیت جهانی، این اطمینان را به صنعت‌گران می‌دهند که حتی در سخت‌ترین شرایط عملیاتی، یک اتصال کوچک می‌تواند با عملکرد صحیح خود از بروز نشتی‌ها و حوادث بزرگ جلوگیری کند.
شرکت پایدار صنعت پترو تجهیز نیز به عنوان نماینده رسمی C-Lok در ایران، پلی مطمئن برای دسترسی صنعت کشور به این تکنولوژی اتصالات ایجاد کرده است. با انتخاب صحیح و بهره‌گیری از مشاوره متخصصین، می‌توان از مزایای کامل اتصالات دو فرول بهره‌مند شد و عمر مفید و ایمنی سیستم‌های پایپینگ را افزایش داد.
اندکی دقت در انتخاب و نصب این اتصالات، آسودگی خاطر در بهره‌برداری را به همراه خواهد داشت. اگر مهندس یا تکنسین هستید که در پروژه خود به اتصالات ابزار دقیق نیاز دارید، اتصالات فشاری دو فروله (به‌ویژه محصولات باکیفیت C-Lok) گزینه‌ای هستند که رضایت شما را جلب خواهند کرد. کیفیت، ایمنی و سهولت را با این نسل از اتصالات تجربه کنید و در صورت نیاز از خدمات و پشتیبانی نمایندگی رسمی بهره ببرید تا بهترین نتیجه را در پروژه‌های خود بدست آورید.
