منیفولدها مانند یک مرکز کنترل کوچک عمل میکنند؛ جایی که چندین مسیر فشار در قالب یک بدنه فشرده گرد هم آمدهاند تا اپراتور بتواند بدون توقف فرایند، تجهیزات اندازهگیری فشار را ایزوله، برابرسازی (Equalize) و حتی کالیبره کند. همین قابلیتها باعث شده که در صنایع نفت، گاز، پتروشیمی، نیروگاهها و سیستمهای تصفیه آب، استفاده از این شیرها به استانداردی مطمئن و غیرقابلچشمپوشی تبدیل شود.

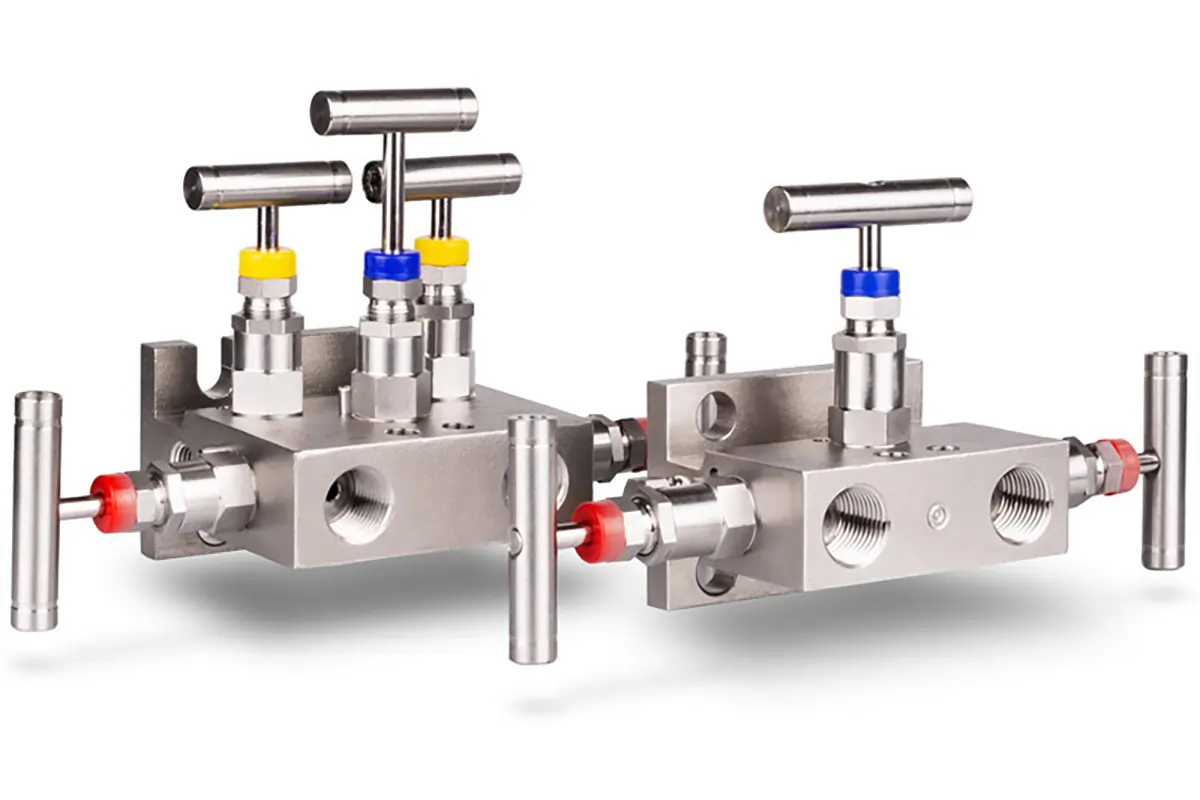

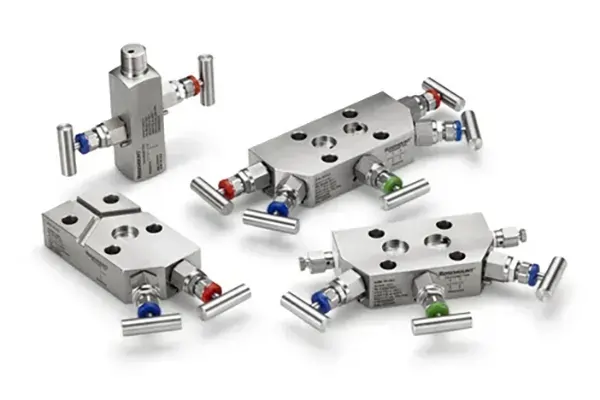

چرا شیر منیفولد (شیر چندراهه) در ابزار دقیق مهم است؟
شیر منیفولد یا همان شیر چندراهه یکی از اجزای کلیدی در سیستمهای ابزار دقیق صنعتی محسوب میشود که وظیفه آن فراهم کردن امکان ایزولهسازی، تنظیم، متعادلسازی و تخلیه فشار در تجهیزات اندازهگیری، بهویژه ترانسمیترهای اختلاف فشار است. در محیطهای صنعتی مانند پالایشگاهها، پتروشیمی، نیروگاهها و خطوط انتقال گاز، این قطعات کمک میکنند تا بدون نیاز به توقف کامل سیستم، ابزار دقیق سرویس یا کالیبره شود. به زبان ساده، منیفولد شیر چند وظیفهای است که در یک بدنه فشرده، چندین مسیر جریان را کنترل میکند.
بررسی دقیق اجزای شیر منیفولد

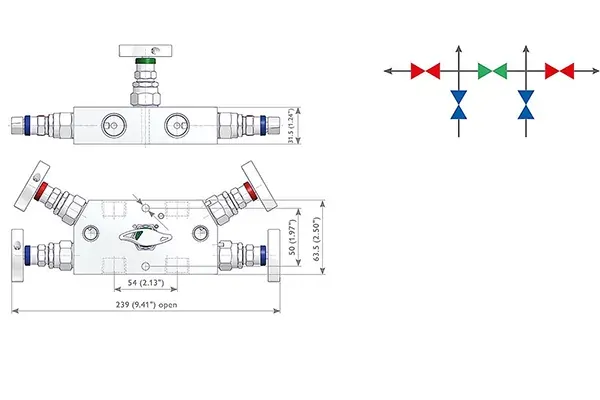

در تصویر بالا یک نمونه منیفولد پنجراهه نشان داده شدهاست. دو شیر ایزوله (قرمز)، یک شیر متعادلکننده (سبز)، و دو شیر ونت/تست (آبی) مشخص شدهاند که ترتیب عملکرد آنها در سمت راست تصویر نمایش داده شده است. شیر منیفولد پنجراهه بهطور معمول دارای پنج ولو است: دو شیر مسدودکننده (Isolate) برای قطع جریانهای پر و کمفشار، یک شیر متعادلکننده (Equalizer) برای یکسانسازی فشار دو طرف، و دو شیر درین/ونت (Vent/Test) برای تخلیه یا تزریق فشار به سیستم. با این چینش، به راحتی میتوان قبل از اندازهگیری یا کالیبراسیون، ترانسمیتر را ایزوله و پس از اطمینان از ایمنی، دوباره به مدار بازگرداند. این عملکرد چندگانه در یک بدنه واحد، علاوه بر کاهش تعداد اتصالات، موجب حذف نقاط احتمالی نشتی میشود.
موارد استفاده از شیر منیفولد
استفاده از شیر منیفولد بهعنوان «قطعهای فرماندهی» در سیستم اندازهگیری فشار، مزایای متعددی دارد. اولاً، با ساخت یکپارچه و دقیق بدنه منیفولد (معمولاً از جنس فولاد ضدزنگ SS۳۱۶ یا SS۳۱۶L)، نشتی میان اتصالات به حداقل رسیده و طول عمر دستگاه افزایش مییابد. ثانیاً، با وجود ولوهای متعدد و قابلیتهای بلوک، اکولایز و ونت، میتوان در حین کار سیستم، ترانسمیتر را کالیبره یا سرویس کرد بدون آنکه واحد فرآیندی متوقف شود. از سوی دیگر، طراحی با دستههای رنگی و مکانیزم ضد انفجار ساقه (Anti-Blowout) ایمنی اپراتور را تضمین میکند. بهطور خلاصه، هرجا که ترانسمیتر اختلاف فشار نصب شده باشد، نصب یک شیر منیفولد پنجراهه استاندارد طلایی صنعت برای حفظ دقت اندازهگیری و ایمنی پرسنل محسوب میشود.
در جدول زیر برخی مشخصات فنی معمول شیرهای منیفولد چندراهه آورده شده است:
| مشخصه فنی | توضیحات |
| جنس بدنه | فولاد ضدزنگ SS۳۱۶/۳۱۶L (استاندارد)، و همچنین آلیاژهایی مانند مونل، هستلوی (Hastelloy) و اینکونل برای محیطهای بسیار خورنده. |
| فشار کاری | طراحی برای تحمل فشارهای بالا تا ۶۰۰۰ PSI (~۴۱۳ بار)؛ مدلهای خاص تا ۱۰,۰۰۰ PSI نیز ارائه میشوند. |
| دمای کاری | عملکرد در گستره دمایی وسیع: از –۵۴° تا +۵۳۸° سانتیگراد (بسته به جنس پکینگها). |
| نوع اتصالات | پورتهای ورودی و خروجی رزوهای مادگی (Female NPT) استاندارد صنعتی مانند 1/2” یا 1/4” NPT. |
| نوع آببندی ساقه | پکینگهای PTFE (تفلون) بهصورت پیشفرض؛ برای کاربردهای دمای بالا پکینگ گرافیتی هم قابل استفاده است. |
| طراحی شیرها | معمولاً شیر سوزنی (Needle Valve) برای کنترل دقیق و قطع جریان استفاده میشود. |
| فاصله مرکزها | استاندارد ۵۴ میلیمتر (۲.۱۳ اینچ) بین مرکزهای ورودی/خروجی، متناسب برای اتصال مستقیم به ترانسمیترهای اختلاف فشار. |
| ایمنی و اضافات | ساقه ضد انفجار (Anti-Blowout)، دستههای با کد رنگی (بلوک و ونتها با رنگ متفاوت) برای جلوگیری از خطای اپراتور. |
هنگام انتخاب و خرید شیر منیفولد، چند نکته کلیدی باید در نظر گرفته شود. اول نوع مادهٔ سازنده منیفولد باید متناسب با سیال و شرایط کاری انتخاب شود؛ متریالهای قویتر مانند Hastelloy یا Inconel گرانتر اما مناسب سیالات خورندهاند. دوم، ظرفیت فشارکاری دستگاه با نیازهای فرآیند باید همخوان باشد؛ منیفولدهایی با کلاس فشار بالاتر معمولاً هزینه بیشتری دارند. سوم، برند سازنده اهمیت دارد؛ برندهای معتبر مانند C-LOK با کنترل کیفیت سختگیرانه و استانداردهای بینالمللی، قیمت بالاتری دارند ولی تضمین عملکرد بلندمدت و پشتیبانی فنی ارائه میدهند.
همچنین سایز و نوع اتصالات (رزوهای یا فلنجی) باید با ترانسمیتر مقصد و خطوط لوله همخوانی داشته باشد. در نهایت توصیه میشود برای تضمین اصالت کالا و دریافت مشاوره فنی، خرید خود را از نمایندگیهای رسمی مانند شرکت پایدار صنعت نماینده انحصاری C-LOK در ایران انجام دهید.
سخن پایانی
با این توضیحات، شیر منیفولد نقش کلیدی در سیستمهای ابزار دقیق را ایفا میکند. بهعنوان خلاصه میتوان گفت که این قطعه مهندسیشده با فراهم آوردن امکان ایزولهسازی، متعادلسازی و کالیبراسیون تجهیزات فشار، ضمن افزایش ایمنی و دقت اندازهگیری، هزینهها و زمان خرابی ناشی از توقف فرآیند را به شکل چشمگیری کاهش میدهد. سرمایهگذاری بر روی منیفولدهای مرغوب نظیر محصولات C-LOK و از طریق نمایندگی معتبر مثل پایدار صنعت، تضمین کننده پایداری و عملکرد بهینه در بلندمدت خواهد بود.
سوالات متداول در مورد شیر منیفولد (FAQ)
- شیر منیفولد چه تفاوتی با شیر سوزنی یا بال ولو دارد؟
منیفولد ترکیبی از چند ولو در یک مجموعه واحد است و برای اهداف خاصی مثل کالیبراسیون، ایزولهسازی و متعادلسازی فشار در ابزار دقیق طراحی شده، در حالی که بال ولو یا سوزنی عملکرد سادهتر و تکمنظورهتری دارند. - برای یک ترانسمیتر فشار در محیط خورنده کدام نوع شیر منیفولد مناسبتر است؟
استفاده از منیفولد فولاد ضدزنگ SS۳۱۶ یا آلیاژ Hastelloy پیشنهاد میشود که مقاومت بالا در برابر خوردگی داشته باشد. - آیا میتوان از شیر منیفولد برای گیجهای فشار معمولی هم استفاده کرد؟
بله، اما اغلب برای کاربردهای دقیقتر مانند ترانسمیترهای اختلاف فشار طراحی شدهاند. برای گیجهای ساده، مدلهای دوراهه کفایت میکند. - مزیت خرید از نمایندگی رسمی مانند پایدار صنعت چیست؟
دریافت کالا با اصالت، گارانتی معتبر، دسترسی به قطعات یدکی و مشاوره فنی قبل از خرید از مزایای خرید از نمایندگی رسمی است. - نصب شیر منیفولد سخت است؟
خیر، اما نیاز به دقت دارد. توصیه میشود توسط تکنسین آموزشدیده و با رعایت دستورالعمل برند نصب شود. - آیا مدل پنجراهه همیشه بهتر است؟
نه الزاماً. مدل مناسب بستگی به نوع فرآیند و نیاز اپراتور دارد. در بسیاری از سیستمها مدل سهراهه کفایت میکند.
جهت دریافت اطلاعات بیشتر یا مشاوره رایگان در انتخاب محصول مناسب، با کارشناسان پایدار صنعت تماس بگیرید.
