شیر توپی، دروازه‌ای مطمئن برای کنترل جریان در قلب صنعت ایران

در دنیای پیچیده و پرنیاز صنعت امروز، کنترل دقیق و ایمن سیالات، از مایعات گرفته تا گازها، یک ضرورت حیاتی به شمار می‌رود. در میان تجهیزات متنوعی که این وظیفه خطیر را بر عهده دارند، شیر توپی یا Ball Valve به دلیل ساختار ساده و در عین حال کارآمد خود، جایگاه ویژه‌ای پیدا کرده است. این شیرها که با یک مکانیزم چرخش ربع‌گرد (quarter-turn) کار می‌کنند، ابزاری مطمئن برای قطع و وصل سریع جریان در خطوط انتقال سیالات صنعتی محسوب می‌شوند. قلب این شیر یک قطعه کروی شکل یا توپی سوراخ‌دار است که درون بدنه قرار گرفته و با چرخش 90 درجه‌ای حول یک محور عمودی، مسیر عبور سیال را باز یا بسته می‌کند. وقتی سوراخ توپی در راستای جریان قرار بگیرد، شیر کاملاً باز است و سیال آزادانه عبور می‌کند، و با چرخاندن آن به حالت عمود بر مسیر، جریان به طور کامل مسدود می‌شود.

این عملکرد سریع و ساده، بال ولو را به یکی از پرکاربردترین شیرآلات در صنایع مختلف از جمله نفت و گاز، پتروشیمی و صنایع غذایی تبدیل کرده است. از مزیت‌های مهم این شیرها می‌توان به طراحی متراکم و جمع‌وجور، وزن کم و آب‌بندی بسیار قوی اشاره کرد که احتمال نشتی را به حداقل می‌رساند. شیرهای توپی برای راه‌اندازی و استفاده نیازی به روانکاری ندارند و با گشتاور پایینی باز و بسته می‌شوند.

با وجود این مزایا، برخی ملاحظات نیز وجود دارد که باید در نظر گرفته شود. یکی از معایب این شیرها، محدودیت در کنترل دقیق جریان است؛ چرا که بال ولوها باید کاملاً باز یا کاملاً بسته باشند و استفاده از آن‌ها برای تنظیم تدریجی دبی سیال، می‌تواند به مرور زمان به فرسودگی توپی و سیت منجر شود. همچنین، سرعت بالای عملکرد در قطع ناگهانی جریان، می‌تواند پدیده ضربه قوچ را ایجاد کند که به تجهیزات پایین‌دست آسیب وارد می‌کند.

علاوه بر این، دوام و طول عمر شیرهای توپی به طور مستقیم به نوع سیال و متریال نشیمن‌گاه (Seat) آن بستگی دارد. در سیالاتی که دارای ذرات معلق و ساینده هستند، سایش مداوم توپی با سیت می‌تواند به سرعت منجر به نشتی و خرابی شیر شود. بنابراین، انتخاب متریال مناسب برای سیت، مانند تفلون (PTFE)، PEEK یا PCTFE، یک نکته بسیار حیاتی برای تضمین عملکرد طولانی‌مدت و ایمن شیر به حساب می‌آید.

طبقه‌بندی هوشمندانه شیرهای توپی برای انتخاب دقیق

شیرهای توپی بر اساس معیارهای گوناگونی دسته‌بندی می‌شوند که هر یک کاربردهای خاصی را پوشش می‌دهند. این تقسیم‌بندی به مهندسان و متخصصان کمک می‌کند تا بر اساس نیازهای سیستم، بهترین گزینه را انتخاب کنند. یکی از مهم‌ترین این معیارها، مکانیزم مهار توپی در داخل شیر است. در شیرهای فلوتینگ (Floating Ball Valve)، توپی تنها از دو طرف توسط نشیمن‌گاه‌ها مهار شده است و می‌تواند در راستای جریان حرکت کند. این طراحی برای فشارهای کاری پایین مناسب است و در صنایع نفت و پتروشیمی کاربرد دارد. در مقابل، شیرهای ترانیون (Trunnion Mounted Ball Valve) دارای ساختاری متفاوت هستند که در آن توپی از بالا و پایین به بدنه فیکس می‌شود. این ثابت بودن توپی، نیاز به گشتاور کمتری برای عملکرد شیر ایجاد کرده و آن را برای کاربردهای با فشار بالا ایده‌آل می‌کند.

معیار دیگر برای دسته‌بندی شیرهای توپی، مجرای عبور سیال است که به دو نوع اصلی تقسیم می‌شود. شیرهای فول پورت (Full Port Ball Valve) دارای قطر داخلی توپی برابر با قطر داخلی لوله هستند. این طراحی باعث می‌شود افت فشار در طول مسیر جریان به حداقل برسد و برای سیستم‌هایی که به حساسیت به افت فشار دارند، انتخابی عالی است. در مقابل، شیرهای ردیوسد پورت (Reduced Port Ball Valve) دارای مجرایی با قطر کمتر از قطر لوله هستند که باعث محدود شدن جریان و افزایش افت فشار می‌شود. این شیرها ارزان‌تر هستند و در مواردی که افت فشار اهمیت کمتری دارد، یا برای کنترل دقیق‌تر جریان سیال، مورد استفاده قرار می‌گیرند.

همچنین، شیرهای توپی بر اساس ساختار بدنه نیز طبقه‌بندی می‌شوند. شیرهای تک تکه (One-piece) دارای بدنه یکپارچه و مقاومت بالایی در برابر فشار هستند و معمولاً در رنج فشاری بالا تا 10000 PSI کاربرد دارند، اما قابلیت تعمیر و سرویس ندارند. در مقابل، شیرهای دو تکه و سه تکه (Split Body Valve) از دو یا سه بخش تشکیل شده‌اند که به راحتی باز و بسته می‌شوند و امکان تعمیر و تعویض قطعات داخلی را فراهم می‌کنند. این ساختار برای سیستم‌های صنعتی که نیاز به نگهداری مداوم و آسان دارند، بسیار کاربردی است.

شیرهای توپی همچنین بر اساس تعداد پورت‌ها یا راه‌های ورودی و خروجی دسته‌بندی می‌شوند. متداول‌ترین نوع، شیر دو راهه است که برای قطع و وصل ساده جریان استفاده می‌شود. شیر سه راهه دارای سه پورت است و برای تغییر مسیر، ترکیب یا تقسیم جریان در سیستم‌های پیچیده‌تر کاربرد دارد. این شیرها معمولاً با پورت‌های L یا T طراحی می‌شوند که هر کدام عملکرد متفاوتی را ارائه می‌دهند.

استانداردهای جهانی و چالش‌های بازار: راهنمای خرید هوشمندانه

انتخاب یک شیر توپی مناسب، فراتر از یک تصمیم ساده فنی است و ملاحظات بازار و ایمنی را نیز در بر می‌گیرد. برای تضمین کیفیت و عملکرد صحیح شیرآلات، پیروی از استانداردهای بین‌المللی یک الزام است. استانداردها راهنمای مشخصی برای طراحی، مواد، رده‌های فشاری و تست‌های کیفیت ارائه می‌دهند. برای مثال، استاندارد API 608 به طور خاص برای شیرهای توپی فلزی تعریف شده است، در حالی که API 598 معیارهای تست نشتی و فشار را تعیین می‌کند تا از آب‌بندی کامل شیر اطمینان حاصل شود. استاندارد ISO 17292 نیز به مشخصات فنی شیرهای توپی فولادی اختصاص دارد.

با وجود این استانداردهای جهانی، بازار ایران با چالش‌های خاص خود روبرو است. یکی از مهم‌ترین مشکلات، کمبود مواد اولیه و وجود کالاهای بی‌کیفیت است که با نشان‌های استاندارد تقلبی در بازار عرضه می‌شوند. برخی از این محصولات، کالاهای چینی هستند که با قیمت پایین وارد و سپس در داخل کشور مونتاژ می‌شوند و فاقد کیفیت و دوام لازم هستند. این موضوع، تشخیص محصول اصل و باکیفیت را دشوار کرده و اعتماد مصرف‌کننده را کاهش می‌دهد. در بازارهای سنتی مانند بازار آهن شادآباد در تهران، ممکن است بتوان شیرآلات را با قیمت پایین‌تری تهیه کرد، اما این خرید اغلب بدون گارانتی و خدمات پس از فروش بوده و ریسک عدم اصالت کالا را به همراه دارد.

برای کاربر ایرانی، این شرایط یک انتخاب حیاتی را پیش رو می‌گذارد: آیا قیمت پایین‌تر را به قیمت از دست دادن اصالت و کیفیت فدای کند یا با پرداخت هزینه‌ای مناسب‌تر، از نمایندگی‌های معتبر خرید کند که ضمانت اصالت و خدمات پس از فروش ارائه می‌دهند. در برخی مناطق ایران، یک چالش فنی دیگر نیز وجود دارد. به دلیل باقی ماندن سیال در محفظه شیر، در فصول سرد و مواقع یخبندان، سیال می‌تواند یخ بزند و به بدنه شیر آسیب وارد کند. این امر، اهمیت انتخاب صحیح متریال بدنه و توجه به شرایط محیطی را دوچندان می‌کند.

معرفی تخصصی C-LOK: راهکاری مطمئن برای سیستم‌های ابزار دقیق

در میان برندهای مطرح در حوزه شیرآلات و اتصالات، برند C-LOK به عنوان یک تولیدکننده تخصصی در زمینه تجهیزات ابزار دقیق و پایپینگ شناخته می‌شود. این شرکت که در کره جنوبی مستقر است، محصولات خود را با بهره‌گیری از تجهیزات پیشرفته‌ای همچون ماشین‌های تراش دقیق ساخت سوئیس و ماشین‌های CNC ژاپنی تولید می‌کند. این رویکرد به تولید محصولات با کیفیت بالا و دوام طولانی‌مدت منجر شده است. طیف وسیع محصولات C-LOK شامل انواع اتصالات دنده‌ای، اتصالات تیوبینگ (مهره‌ای) و شیرآلات صنعتی مختلف مانند بال ولو و نیدل ولو می‌شود که برای سیستم‌های اندازه‌گیری، کنترل فشار و جریان در صنایع حساس مانند نفت، گاز و پتروشیمی ایده‌آل هستند.

یکی از نقاط قوت کلیدی محصولات C-LOK، فناوری اتصالات مهره‌ای یا تیوب فیتینگ (Tube Fitting) آن است. این اتصالات از نوع فشاری (Compression) بوده و با استفاده از یک یا دو فرول (Ferrule) و یک مهره، یک اتصال مکانیکی بسیار محکم و آب‌بند را بدون نیاز به جوشکاری یا نوار تفلون ایجاد می‌کنند. این مکانیزم فشرده‌سازی، نصب و جداسازی شیر را بسیار آسان می‌کند. از نکات مهم فنی در مورد این اتصالات، استفاده از متریال‌هایی مانند استیل 316 است که مقاومت بالایی در برابر خوردگی و فشار دارند و می‌توانند تا فشار 10,000 PSI را تحمل کنند.

با این حال، یک نکته تخصصی و بسیار مهم برای کاربران ایرانی که با این نوع تجهیزات سروکار دارند، موضوع ترکیب قطعات (Intermix و Interchange) از برندهای مختلف است. تولیدکنندگان معتبر مانند Swagelok و C-LOK، محصولات خود را بر اساس استانداردهای طراحی داخلی خود تولید می‌کنند. این بدان معناست که حتی اگر قطعات یک برند (مانند فرول یا مهره) از نظر ظاهری مشابه قطعات برند دیگر باشند، تفاوت‌های نامحسوسی در ترکیب مواد، ابعاد یا فرآیندهای تولید وجود دارد. ترکیب قطعات از برندهای مختلف، یک طرح جدید و تست‌نشده ایجاد می‌کند که می‌تواند عملکرد سیستم را غیرقابل پیش‌بینی کرده و منجر به نشتی، خرابی و در نهایت، خطرات جدی ایمنی شود. بنابراین، برای تضمین حداکثر ایمنی و عملکرد، خرید اتصالات و شیرآلات از یک برند و تنها از نمایندگی‌های رسمی، یک توصیه اکید و ضروری است.

جزئیات فنی محصولات کلیدی C-LOK: از مینی تا فشار قوی

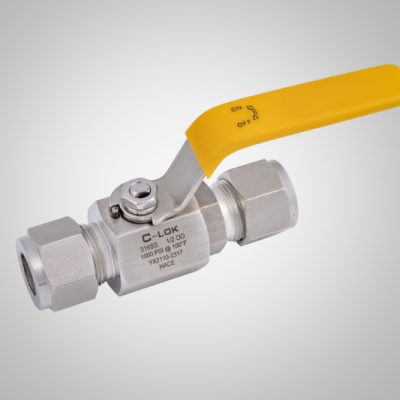

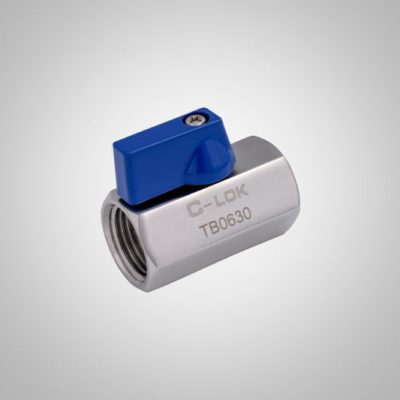

برند C-LOK طیف گسترده‌ای از شیرهای توپی را برای کاربردهای مختلف ارائه می‌دهد که از مدل‌های مینیاتوری تا مدل‌های فشار بالا را در بر می‌گیرد. مینی بال ولوها به دلیل ابعاد کوچک و جمع‌وجور، برای استفاده در فضاهای محدود و پنل‌های ابزار دقیق بسیار مناسب هستند. این شیرها معمولاً از جنس استنلس استیل 316 تولید می‌شوند و توانایی تحمل فشار کاری تا 1000 PSI را دارند. مدل‌هایی مانند مینی بال ولو دوسر مهره 1000psi و مینی بال ولو فیمیل از همین دسته هستند که برای کاربردهای ابزار دقیق کم‌فشار مورد استفاده قرار می‌گیرند. مدل مینی بال ولو میل در فیمیل نیز با همین رده فشاری، انعطاف‌پذیری بیشتری در نوع اتصال ایجاد می‌کند.

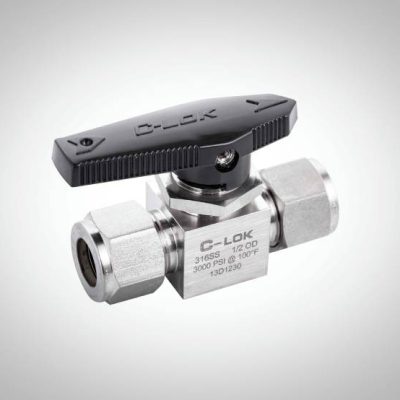

در رده‌های فشاری بالاتر، بال ولوهای 3000 PSI و 6000 PSI از محصولات پرکاربرد C-LOK هستند. بال ولو فیمیل (دنده داخل) 3000 و بال ولو دو سر مهره 3000، با مقاومت در برابر فشار 3000 PSI (معادل 206 بار)، برای کاربردهای صنعتی با فشار متوسط و بالا در صنایع نفت، گاز و پتروشیمی ایده‌آل هستند. برای کاربردهای پیچیده‌تر که نیاز به کنترل چند جهته جریان دارند، بال ولو سه راه فیمیل و بال ولو سه راه مهره، امکان تغییر مسیر یا ترکیب سیال را فراهم می‌کنند.

در نهایت، بال ولو فیمیل (دنده داخل) 6000 یک محصول تخصصی برای کاربردهای با فشار فوق‌العاده بالا به شمار می‌رود. این شیر با تحمل فشار کاری تا 6000 PSI (معادل 413 بار)، دارای بدنه و توپی از جنس استنلس استیل 316 بوده و از سیت PEEK استفاده می‌کند. این ویژگی‌ها آن را برای سیستم‌های هیدرولیک، خطوط انتقال گاز CNG و سایر کاربردهای با فشار و دمای بالا مناسب می‌سازد.

جدول زیر، مشخصات فنی محصولات منتخب برند C-LOK را به صورت خلاصه ارائه می‌دهد:

پایدار صنعت: دروازه‌ای مطمئن برای تهیه تجهیزات C-LOK

در شرایط بازار ایران که پیدا کردن محصولات اصلی و باکیفیت یک چالش جدی است، خرید از نمایندگی‌های رسمی و معتبر اهمیت دوچندانی پیدا می‌کند. در این زمینه، شرکت پایدار صنعت پترو تجهیز به عنوان تنها نمایندگی C-LOK و واردکننده محصولات برند C-LOK در ایران شناخته می‌شود. این شرکت با سابقه ای بیش از دو دهه در زمینه واردات و تامین تجهیزات صنایع نفت، گاز، پتروشیمی، نیروگاهی و سدسازی، مزایای رقابتی مهمی را برای مشتریان خود فراهم آورده است.

یکی از این مزیت‌ها، ارائه بهترین قیمت پیشنهادی است که به دلیل حذف واسطه‌ها و واردات مستقیم، محقق می‌شود. علاوه بر این، پایدار صنعت حجم و تعداد زیادی از محصولات C-LOK را در انبار مرکزی خود موجود دارد که این امر فرآیند خرید را برای پروژه‌هایی که زمان برای آن‌ها حیاتی است، بسیار آسان می‌کند. برای اطمینان بیشتر، این انبار در هر زمانی برای بازرسی قابل دسترسی است.

در نهایت، تیم کارشناسی پایدار صنعت خدمات مشاوره رایگان را نیز ارائه می‌دهد تا مشتریان بتوانند در تمامی حوزه‌های تامین تجهیزات فنی و صنعتی، از راهنمایی متخصصان بهره‌مند شوند. این شرکت همچنین واردکننده محصولات معتبر دیگری همچون SWAGELOK و PARKER نیز است که این موضوع، آن را به یک مرجع جامع برای تامین تجهیزات ابزار دقیق تبدیل کرده است.

راهنمای انتخاب و خرید هوشمندانه شیر توپی: از نیاز تا نصب

برای انتخاب و خرید یک شیر توپی مناسب، باید به مجموعه‌ای از عوامل فنی و بازار توجه داشت. این فرآیند با درک دقیق نیازهای عملیاتی سیستم آغاز می‌شود. ابتدا باید رده فشار و دمای کاری سیستم را تعیین کرد و شیری را انتخاب کرد که تحمل آن از فشار و دمای سیستم بیشتر یا برابر باشد. برای سیالات حاوی ذرات جامد یا ویسکوزیته بالا، نیاز به تحمل فشار بیشتری وجود دارد. سپس، نوع سیال و شرایط محیطی باید در نظر گرفته شود. برای سیالات خورنده یا دماهای بالا، متریال بدنه و قطعات داخلی شیر باید از جنس‌های مقاوم مانند استنلس استیل یا آلیاژهای خاص انتخاب شوند.

همچنین، نوع پورت شیر (فول پورت یا ردیوسد پورت) و تعداد پورت‌ها باید بر اساس نیاز به حداقل افت فشار یا کنترل جریان تعیین شود. نکته دیگر، نوع اتصال شیر است که باید با لوله‌کشی موجود تطابق داشته باشد. اتصالات فلنجی و جوشی برای سیستم‌های دائمی با نیاز به آب‌بندی بالا، و اتصالات رزوه‌ای یا مهره‌ای برای سهولت نصب و تعمیر مورد استفاده قرار می‌گیرند.

در نهایت، خرید در بازار ایران نیازمند احتیاط است. تکیه صرف بر قیمت پایین می‌تواند به خرید کالاهای بی‌کیفیت و فاقد گارانتی منجر شود. برای اطمینان از اصالت و کیفیت محصول، توصیه می‌شود از فروشگاه‌ها یا نمایندگی‌های رسمی و معتبر خرید کنید که علاوه بر ارائه محصولات باکیفیت و دارای استاندارد، خدمات پس از فروش و مشاوره فنی را نیز ارائه می‌دهند. این رویکرد، هزینه‌های بلندمدت ناشی از خرابی و نگهداری را به شکل چشمگیری کاهش داده و ایمنی و بهره‌وری سیستم را تضمین می‌کند. با یک انتخاب آگاهانه، شیر توپی به یک سرمایه‌گذاری مطمئن و ارزشمند در زیرساخت صنعتی تبدیل می‌شود.
