شیر منیفولد

راهنمای جامع خرید شیر منیفولد در صنایع ایران

شیر منیفولد که در زبان فارسی گاهی با عنوان شیر چندراهه یا منیفولد ولو نیز شناخته می‌شود، ابزاری مکانیکی است که با ترکیب چند شیر در یک بدنه یکپارچه، نقش واسطی هوشمندانه را میان سیستم فرآیندی و تجهیزات اندازه‌گیری دقیق مانند گیج‌ها و ترانسمیترها ایفا می‌کند. این تجهیز نه تنها یک اتصال ساده است، بلکه راهکاری حیاتی برای نظارت، کنترل و مدیریت ایمن جریان، فشار و سایر پارامترهای سیال در خطوط لوله محسوب می‌شود. به همین دلیل، منیفولد در قلب صنایع پرفشار و حساس نظیر نفت، گاز و پتروشیمی جایگاهی کلیدی دارد.

در گذشته، تعویض یا کالیبره کردن یک ابزار اندازه‌گیری فشار در یک خط لوله، فرآیندی پیچیده و پرخطر بود که اغلب به توقف کامل خط تولید می‌انجامید. تکنسین‌ها برای باز کردن گیج، مجبور به تخلیه کامل سیال از سیستم یا مواجهه مستقیم با فشار و خطر نشت بودند، که این امر می‌توانست آسیب‌های جانی و محیطی فراوانی به دنبال داشته باشد. شیر منیفولد با طراحی هوشمندانه خود، این چالش بزرگ را به سادگی حل می‌کند. با استفاده از شیرهای تعبیه شده در بدنه منیفولد، می‌توان به راحتی ابزار اندازه‌گیری را از خط اصلی ایزوله کرد، فشار را به صورت ایمن تخلیه نمود، و سپس اقدام به کالیبراسیون یا تعویض تجهیز کرد. این روش نه تنها ایمنی کارکنان را به طرز چشمگیری افزایش می‌دهد، بلکه با به حداقل رساندن زمان توقف فرآیند، موجب صرفه‌جویی قابل توجهی در هزینه‌ها و افزایش راندمان کلی سیستم می‌شود.

انواع منیفولدهای ابزار دقیق و کاربرد هر یک

منیفولدها بر اساس طراحی و عملکردشان به دسته‌های گوناگونی تقسیم می‌شوند. مهم‌ترین این دسته‌بندی‌ها بر پایه تعداد شیرهای کنترل‌کننده در بدنه منیفولد و نحوه نصب آن است. این تنوع در طراحی به مهندسان و متخصصان امکان می‌دهد تا دقیقا بر اساس نیازهای فنی و عملیاتی خود، بهترین گزینه را انتخاب کنند.

بر اساس تعداد شیرها، منیفولدهای ابزار دقیق معمولاً در سه نوع اصلی عرضه می‌شوند:

• منیفولد دو شیره: این منیفولدها که به منیفولد «بلاک اند بلید» (Block & Bleed) نیز معروف‌اند، از دو شیر تشکیل شده‌اند: یک شیر قطع و وصل (Block) برای ایزوله کردن ابزار از خط فرآیند و یک شیر تخلیه (Bleed) برای آزاد کردن فشار محبوس شده در محفظه گیج یا ترانسمیتر. کاربرد اصلی این منیفولدها در نصب ابزارهایی است که فشار مطلق یا فشار گیج را اندازه‌گیری می‌کنند.
• منیفولد سه شیره: این نوع منیفولد به طور خاص برای اندازه‌گیری اختلاف فشار (Differential Pressure) طراحی شده و در کنار ترانسمیترهای اختلاف فشار مورد استفاده قرار می‌گیرد. ساختار آن شامل دو شیر قطع و وصل در ورودی‌های فشار بالا و پایین، و یک شیر سوم به نام شیر متعادل‌کننده (Equalizer) است که فشارهای دو طرف را برابر می‌کند. این ویژگی برای جلوگیری از آسیب دیدن ترانسمیتر در اثر فشار بیش از حد یک‌طرفه در حین راه‌اندازی، بسیار مهم است.
• منیفولد پنج شیره: این منیفولدها نسخه‌ای پیشرفته‌تر از منیفولدهای سه شیره هستند. علاوه بر دو شیر قطع و وصل و یک شیر متعادل‌کننده، دو شیر تخلیه یا ونت نیز در آن‌ها وجود دارد. این طراحی کامل‌تر، عملیات کالیبراسیون را به مراتب ساده‌تر و دقیق‌تر می‌کند و به اپراتور امکان می‌دهد تا در صورت نیاز، فشار را از هر دو سمت فشار بالا و فشار پایین به طور جداگانه تخلیه کند.

علاوه بر این، منیفولدها بر اساس شیوه نصب نیز به دو دسته تقسیم می‌شوند. منیفولدهای نصب مستقیم به طور مستقیم روی خط لوله یا ابزار دقیق نصب می‌شوند و منیفولدهای نصب از راه دور با استفاده از تیوب‌های رابط، در فاصله‌ای دورتر از نقطه فرآیند قرار می‌گیرند. این روش به خصوص در نقاطی که دسترسی به خطوط لوله دشوار است، کاربرد دارد.

معرفی محصولات تخصصی C-LOK و نقش پایدارصنعت به عنوان نماینده رسمی

شرکت C-LOK یک نام شناخته‌شده در تولید شیرآلات و اتصالات ابزار دقیق به شمار می‌آید. برای اطمینان از کیفیت، اصالت و دسترسی به خدمات پس از فروش مطمئن در بازار ایران، وجود نمایندگی‌های رسمی اهمیت بسیاری دارد. در این راستا، شرکت پایدارصنعت به عنوان نماینده انحصاری محصولات C-LOK در ایران، امکان تهیه این محصولات را برای مشتریان صنعتی فراهم می‌کند و سلامت فیزیکی و اصالت کالا را تضمین می‌نماید. در ادامه، به بررسی تخصصی برخی از این محصولات پرکاربرد می‌پردازیم:

مولتی پورت گیج ولو

این شیر تخصصی، فراتر از یک شیر قطع و وصل ساده عمل می‌کند. مولتی پورت گیج ولو به طور ویژه برای ایزوله‌سازی، تخلیه فشار (Venting) و کالیبره کردن گیج‌های فشار طراحی شده است. وجود یک پورت اضافی در طراحی آن، یک ویژگی ایمنی بسیار حیاتی محسوب می‌شود و به اپراتور امکان می‌دهد تا فشار محبوس‌شده در بدنه شیر را قبل از باز کردن گیج، به طور کامل تخلیه کند. این طراحی یکپارچه و فورج‌شده (Forged One-Piece) با حذف اتصالات اضافی، استحکام و مقاومت آن را در برابر فشارهای بالا به حداکثر می‌رساند.

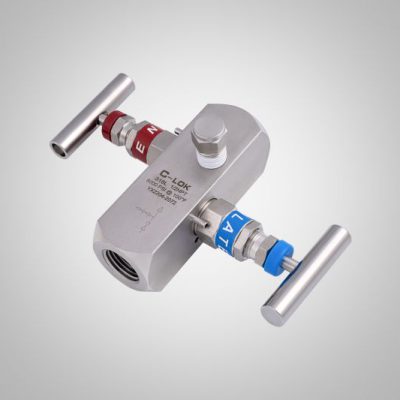

منیفولد دو شیر 180 درجه

منیفولد دو شیر 180 درجه دارای طراحی خطی است که در آن، دو شیر قطع و وصل و تخلیه در یک راستا نسبت به هم قرار دارند. بدنه آن از بلوک‌های فورج شده فولاد ضد زنگ SS 316 ساخته می‌شود و برای کار در فشارهای بالا تا 6000 PSI و در برخی مدل‌ها تا 10000 PSI مناسب است. یکی از ویژگی‌های برجسته این محصول، استفاده از ساقه با نوک غیرچرخان است که از سایش نشیمنگاه شیر جلوگیری کرده و طول عمر آب‌بندی را به طرز چشمگیری افزایش می‌دهد.

منیفولد دو شیر 90 درجه

تفاوت اصلی این منیفولد با مدل 180 درجه، در طراحی زاویه‌ای است. در این مدل، ورودی و خروجی با زاویه 90 درجه نسبت به هم قرار گرفته‌اند. این طراحی یک راهکار عملی و هوشمندانه برای حل چالش‌های رایج در محیط‌های صنعتی است که به دلیل محدودیت فضا یا نیاز به جهت‌دهی خاص ابزار دقیق برای خوانایی بهتر، استفاده می‌شود. بدنه منیفولد دو شیر 90 درجه آن نیز از فولاد ضد زنگ SS 316 فورج شده و به ساقه با نوک غیرچرخان مجهز است که تضمینی برای آب‌بندی مطمئن و طول عمر بالا به شمار می‌رود.

منیفولد دو شیر زیر گیجی فیمیل

منیفولد دو شیر زیر گیجی فیمیل که با نام "شیر زیر گیجی" نیز معروف است، به طور خاص برای نصب زیر تجهیزات اندازه‌گیری فشار طراحی شده و با کنترل و کاهش پالس‌های ناگهانی فشار، به افزایش طول عمر و دقت این تجهیزات کمک می‌کند. پورت‌های ورودی و خروجی این مدل به صورت مادگی طراحی شده و متریال معمول آن استنلس استیل است. این محصول با توجه به قابلیت تحمل فشار تا 10000 PSI، برای سیستم‌های هیدرولیکی با فشار بسیار بالا نیز مناسب است.

راهنمای انتخاب و خرید منیفولد: نکات کلیدی برای تصمیم‌گیری آگاهانه

انتخاب صحیح منیفولد، تصمیمی کاملاً فنی است که در بلندمدت بر ایمنی، هزینه‌های نگهداری و کارایی فرآیند تاثیر مستقیم می‌گذارد. برای یک انتخاب هوشمندانه، لازم است به چند نکته کلیدی توجه شود:

• نوع ابزار دقیق: منیفولد باید بر اساس ابزاری که به آن متصل می‌شود، انتخاب شود. برای گیج‌ها و ترانسمیترهای فشار ساده، منیفولد دو شیره کافی است، اما برای ترانسمیترهای اختلاف فشار، منیفولدهای سه یا پنج شیره مورد نیاز است.
• نوع سیال و متریال بدنه: متریال بدنه شیر باید با سیالی که در خط جریان دارد، کاملاً سازگار باشد. فولاد ضد زنگ 316 (SS 316) انتخابی رایج و مقاوم برای بسیاری از سیالات است. اما برای سیالات بسیار خورنده، استفاده از آلیاژهای ویژه‌ای مانند مونل یا هستلوی ضروری است.
• فشار و دمای کاری: باید اطمینان حاصل شود که حداکثر فشار و دمای قابل تحمل منیفولد با شرایط عملیاتی سیستم همخوانی دارد. این امر از خرابی زودهنگام و حوادث احتمالی جلوگیری می‌کند.
• استانداردها: محصولات معتبر بر اساس استانداردهای بین‌المللی نظیر API و ASME طراحی و تولید می‌شوند که تضمین‌کننده کیفیت، تست‌های فشار و استحکام مواد است.

جدول مقایسه مشخصات فنی منیفولدهای برند C-LOK

با توجه به توضیحات ارائه شده، جدول زیر مقایسه‌ای سریع و کاربردی از چهار محصول کلیدی برند C-LOK را ارائه می‌دهد تا به شما در تصمیم‌گیری بهتر کمک کند.

نتیجه‌گیری

انتخاب دقیق شیر منیفولد، فراتر از یک خرید ساده، یک سرمایه‌گذاری برای تضمین ایمنی، افزایش بهره‌وری و کاهش هزینه‌های عملیاتی درازمدت است. برای صنایع پرفشار و حساس ایران، استفاده از تجهیزات باکیفیت و استاندارد امری حیاتی به شمار می‌رود. محصولات برند C-LOK با تکیه بر طراحی‌های مهندسی‌شده و متریال‌های باکیفیت، راهکاری مطمئن برای این نیاز فراهم می‌کنند. در نهایت، با توجه به تنوع محصولات و نیازهای فنی هر پروژه، توصیه می‌شود قبل از اقدام به خرید، حتما با کارشناسان متخصص پایدارصنعت، نمایندگی C-LOK در ایران، مشورت کنید تا از انتخابی درست و ایمن اطمینان حاصل نمایید.
