نیدل ولو

در دنیای پیچیده و گسترده تأسیسات صنعتی و فرآیندهای دقیق، انتخاب صحیح و تخصصی تجهیزات کنترل جریان نقش حیاتی ایفا می‌کند. شیرآلات سوزنی (Needle Valves) به عنوان یکی از دقیق‌ترین و قابل‌کنترل‌ترین انواع شیرآلات، جایگاه ویژه‌ای در سیستم‌های حساس دارند؛ جایی که حتی کوچک‌ترین نوسان در فشار یا دبی می‌تواند پیامدهای بزرگی به همراه داشته باشد.
این شیرها با طراحی منحصر به‌فرد خود، امکان تنظیم بسیار دقیق جریان سیالات را فراهم می‌کنند و به همین دلیل در صنایع گوناگون از جمله پتروشیمی، پزشکی، ابزار دقیق، و حتی آزمایشگاه‌ها کاربرد فراوان دارند.

در این مطلب، به معرفی دقیق شیرآلات سوزنی، بررسی ساختار مکانیکی آن‌ها، نحوه عملکرد و مهم‌ترین کاربردهایشان می‌پردازیم. اگر در پی درک عمیق‌تری از این ابزار دقیق هستید یا می‌خواهید در انتخاب تجهیزات کنترل جریان تصمیم‌گیری بهتری داشته باشید، همراه ما باشید.

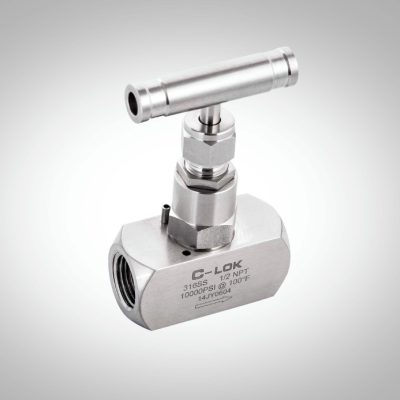

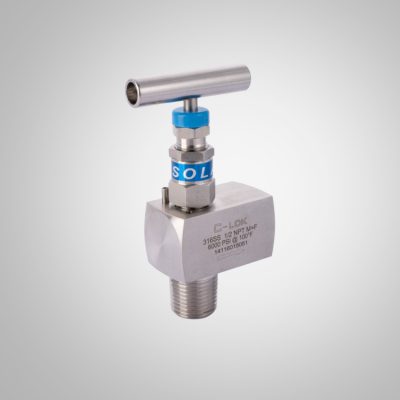

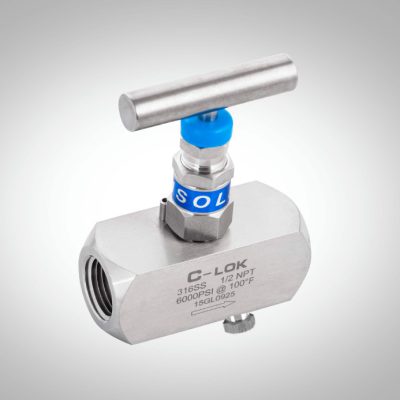

شیر های سوزنی (Needle Valve)

شیر سوزنی به نوعی از شیرهای دستی گفته می‌شود که برای کنترل دقیق جریان سیال طراحی شده است. این شیر از یک سوزن (که به شکل مخروطی است) و یک صندلی شیر که معمولاً دارای شکاف‌های بسیار ریز است، تشکیل شده است. عملکرد شیر سوزنی به گونه‌ای است که با تنظیم موقعیت سوزن درون صندلی شیر، جریان سیال به صورت دقیق تنظیم می‌شود.

با ساختار شیرهای سوزنی آشنا شوید

• بدنه شیر (Body): بدنه اصلی که شیر در داخل آن قرار دارد. بدنه شیر ها با دو روش فورج و ریخته گری تولید میشود.
• سوزن (Needle): یک قسمت مخروطی که با تغییر موقعیت آن، میزان جریان سیال کنترل می‌شود، که جنس آن از PTFE میباشد.
• صندلی شیر (Seat): محل قرارگیری سوزن که جریان سیال از آن عبور می‌کند.
• دسته (Stem): قسمتی که برای تنظیم موقعیت سوزن استفاده می‌شود که معمولا جنس آن یا با بدنه شیر یکی میباشد، که به شکل T قرار گرفته، یا از پلاستیکی با متریال نسوز که به شکل یک دسته گرد روی شیر قرار میگیرد.
• عملگر (Actuator): در شیرهای سوزنی معمولاً از یک دسته دستی برای تنظیم استفاده می‌شود، اما در بعضی از انواع پیشرفته‌تر از عملگرهای پنوماتیکی یا الکتریکی برای کنترل خودکار استفاده می‌شود.

عملکرد شیر سوزنی به چه صورت است؟

عملکرد شیر سوزنی به این صورت است که با چرخاندن دسته شیر، سوزن به سمت بالا یا پایین حرکت می‌کند. وقتی سوزن بالا می‌رود، شکاف بین سوزن و صندلی شیر بیشتر می‌شود و جریان سیال افزایش می‌یابد. بالعکس، وقتی سوزن پایین می‌آید، شکاف کوچکتر شده و جریان محدودتر می‌شود. این ویژگی باعث می‌شود که شیر سوزنی دقیق‌ترین نوع تنظیم جریان را در مقایسه با سایر شیرها فراهم کند.

مهمترین ویژگی های شیر سوزنی

• کنترل جریان دقیق: شیر سوزنی برای کنترل دقیق جریان سیالات به کار میرود، به ویژه در سیستم هایی که جریان کم و پایدار نیاز دارند.
• طراحی ساده: شیرهای سوزنی، طراحی ساده ای دارند که باعث شده نصب، نگهداری و استفاده راحت از آن بسیار راحت و بدون دردسر باشد.
• کاربرد در جریان های کم و ناپایدار: بیشترین استفاده از شیر های سوزنی، در خطوط و سیستم های با جریان کم و ناپایدار میباشد، چرا که تنظیم دقیق مقدار انتقال سیال با شیر های سوزنی بسیار راحت بوده، و حفظ فشار مورد نیاز با وجود ورودی ضعیف و ناپایدار با این شیرآلات ممکن است. و به همین علت این شیر ها معمولا در خطوط جریان بالا استفاده نمیشود و کاربردی ندارند.

عملکرد خطی: نسبت به بسیاری از شیرهای دیگر، شیرهای سوزنی عملکرد خطی دارند. یعنی تغییرات و حرکت سوزن، و تنظیم جریان انتقال سیال، معمولا بهترین و متناسب ترین تغییرات، با کمترین مقدار اشتباه و ناپایداری را در ادامه جریان ایجاد میکند.

کاربرد های شیرهای سوزنی در صنایع مختلف

شیرهای سوزنی معمولاً در سیستم‌هایی استفاده می‌شوند که نیاز به تنظیم دقیق و کم جریان دارند

برخی از کاربرد های رایج این شیرها عبارتند از:

• آزمایشگاه ها و صنایع علمی: در آزمایشگاه ها و صنایع تحقیقاتی برای کنترل دقیق جریان گازها یا مایعات.
• سیستم های هیدرولیکی و پنوماتیکی: در این سیستم ها برای تنظیم دقیق جریان روغن یا هوا.
• صنایع نفت و گاز: برای تنظیم جریان سوخت، گاز یا مواد دیگر در سیستم های انتقال و پالایش.
• سیستم های اندازه گیری دقیق: در مکان هایی که نیاز به اندازه گیری دقیق جریان دارند، مانند سیستم های آزمایشگاهی و یا تجهیزات پزشکی.
• سیستم های بخار: در خطوط بخار برای تنظیم دقیق دبی ورودی و انتقال بخار مورد استفاده قرار میگیرند.

مزایای شیر های سوزنی

• دقت بالا: شیر سوزنی به دلیل طراحی خاص و دقیقی که دارد، به دقیق ترین و ریز ترین شکل ممکن جریان انتقال را تنظیم میکند.
• طول عمر بالا: این شیرها معمولا به علت سختی کاری که حین ساخت روی آنها انجام میشود، عمر طولانی دارند و در برابر سایش و خوردگی مقاوم هستند.
• سادگی در استفاده و نگهداری: به دلیل طراحی و مکانیزم ساده، نصب، نگهداری و کارکردن با این شیر ها بسیار آسان بوده و نیاز به تخصص خاصی برای استفاده ندارند.
• سیستم های اندازه گیری دقیق: در مکان هایی که نیاز به اندازه گیری دقیق جریان دارند، مانند سیستم های آزمایشگاهی و یا تجهیزات پزشکی.
• مناسب برای جریان های کم و ناپایدار: در خطوطی که جریان سیالات در آن از فشار کم و ناپایداری برخوردار است، اینگونه شیرها به دلیل نحوه طراحی آنها، مناسب ترین گزینه برای مصرف کنندگان میباشند.

معایب شیر های سوزنی:

• محدودیت در جریان های بالا: شیر سوزنی به دلیل طراحی دقیق خود، معمولا برای جریان های با فشار بسیار بالا یا فشار های زیاد مناسب نیست، معمولا نهایت فشاری که با این شیر ها کنترل و منتقل میشود، 6000 psi و یا 414 بار میباشند.
• فرسایش سریع در سیالات با ذرات معلق: در صورتی که سیالات عبوری دارای ذرات جامد یا آلودگی باشند، سوزن شیر ممکن است به سرعت فرسوده شده و در عملکرد دقیقی که دارد اختلال ایجاد شود.
• سرعت تنظیم کند: به دلیل دقت بالای تنظیم، تغییرات در جریانات ممکن است کندتر از سایر شیرآلات صورت گیرد، که به همین دلیل پیش تر گفتیم، این شیرها معمولا در خطوطی با جریان های کم مورد استفاده قرار میگیرد و کمتر پیش میاید که از این شیر ها در خطوط با جریان های زیاد استفاده شود.

  تشابه کاربرد شیر سوزنی با شیر بال ولو (Ball Valve)

شیرهای سوزنی و بال ولو هر دو در مسیرهای سیال برای کنترل یا قطع و وصل جریان مورد استفاده قرار می‌گیرند، اما با اهداف متفاوت. در حالی که شیر سوزنی به‌دلیل طراحی دقیق سوزن و نشیمنگاه باریک خود، امکان تنظیم بسیار جزئی و پیوسته‌ی جریان را فراهم می‌کند، شیر بال ولو به‌دلیل عملکرد سریع باز و بسته شدن، بیشتر در مواقعی که نیاز به قطع و وصل آنی جریان است استفاده می‌شود. با این حال، در برخی خطوط فشار بالا یا سیستم‌های حساس، هر دو نوع شیر بسته به نوع کاربرد می‌توانند نقش مکمل ایفا کنند، به‌ویژه در صنایع نفت و گاز یا سیستم‌های کنترل دقیق صنعتی.

تشابه کاربرد شیر سوزنی با شیر منیفولد (Manifold Valve)

شیرهای منیفولد معمولاً مجموعه‌ای از چند شیر (که اغلب از نوع سوزنی هستند) در یک بلوک مشترک هستند و برای مدیریت، اندازه‌گیری و تخلیه جریان در سیستم‌های ابزار دقیق استفاده می‌شوند. از آنجایی که شیر سوزنی بخش اصلی عملکرد منیفولد را تشکیل می‌دهد، این دو ساختار از لحاظ کاربرد کاملاً در هم تنیده‌اند. شیرهای سوزنی در این سیستم‌ها امکان تنظیم بسیار دقیق دبی و هدایت جریان را فراهم می‌کنند، در حالی که منیفولدها این عملکرد را در قالبی مجتمع و فشرده، به‌صورت چندکاناله ارائه می‌دهند. هر دو در محیط‌های آزمایشگاهی، سیستم‌های فشار سنج، یا کاربردهای حساس فرآیندی به کار می‌روند.

تشابه کاربرد شیر سوزنی با شیر اطمینان (Relief/Safety Valve)

اگرچه شیر سوزنی و شیر اطمینان از نظر ساختار عملکردی بسیار متفاوتند یکی دستی و دیگری خودکار اما در کاربردهای مشترکی مثل حفظ پایداری فشار و ایمنی سیستم نقش دارند. در سیستم‌هایی که نوسانات فشار می‌تواند باعث آسیب به تجهیزات شود، شیر سوزنی می‌تواند به اپراتور اجازه دهد تا به‌صورت دقیق فشار را کنترل و تنظیم کند. در مقابل، شیر اطمینان به‌طور خودکار هنگام رسیدن به فشار از پیش تعیین‌شده، باز شده و جریان اضافی را تخلیه می‌کند. به همین دلیل در بسیاری از سیستم‌های صنعتی، این دو نوع شیر در کنار هم استفاده می‌شوند تا هم تنظیم دقیق و هم حفاظت اضطراری فراهم شود.

و در نهایت...

شیر سوزنی ابزاری بسیار دقیق و کارآمد برای کنترل جریان سیالات در سیستم‌های صنعتی است. این نوع شیر به‌ویژه در کاربردهایی که نیاز به تنظیمات دقیق و کنترل جریان‌های کم وجود دارد، بسیار مفید است. با این حال، باید در نظر داشت که برای جریان‌های زیاد یا شرایط سخت، شیر سوزنی ممکن است مناسب نباشد و نیاز به انتخاب شیرهای دیگر با ظرفیت بالاتر باشد. حال اگر خواهان خرید بهترین شیر سوزنی در ایران هستید می توانید با کارشناسان ما در پایدار صنعت در ارتباط باشید و تماس بگیرید .
