خرید و قیمت شیر فیلتر Tee-type مهره ای + بررسی مشخصات فنی و کاربرد آن
در دنیای ابزار دقیق، جایی که فشارها سر به فلک میکشند و کوچکترین نشتی میتواند به معنای یک خطر ایمنی بزرگ یا هدررفت مواد گرانقیمت باشد، نوع اتصالات حرف اول و آخر را میزند. همه ما میدانیم که فیلترها نقش نگهبان و محافظ تجهیزات حساس را بازی میکنند. اما چه اتفاقی میافتد وقتی خود اتصال این نگهبان به خط، به یک نقطه ضعف بالقوه تبدیل شود؟ اینجاست که مهندسی پیشرفته به کمک ما میآید و محصولی بینظیر به نام شیر فیلتر Tee-type مهره ای (Tee-Type Filter with Tube Fittings) را معرفی میکند.
اگر به دنبال خرید شیر فیلتر Tee-type مهره ای هستید یا میخواهید از قیمت و مشخصات فنی آن سر در بیاورید، این مقاله دقیقاً برای شماست. ما قصد داریم به طور عمیق بررسی کنیم که چرا این نوع فیلتر، به خصوص از برند پیشرو C-LOK، یک سر و گردن بالاتر از مدلهای دندهای معمولی است و چرا برای سیستمهای حساس و پرفشار، تنها انتخاب منطقی به شمار میرود. با ما همراه باشید تا با این قهرمان آببندی و فیلتراسیون بیشتر آشنا شوید.
معرفی مدل شیر فیلتر Tee-type مهره ای

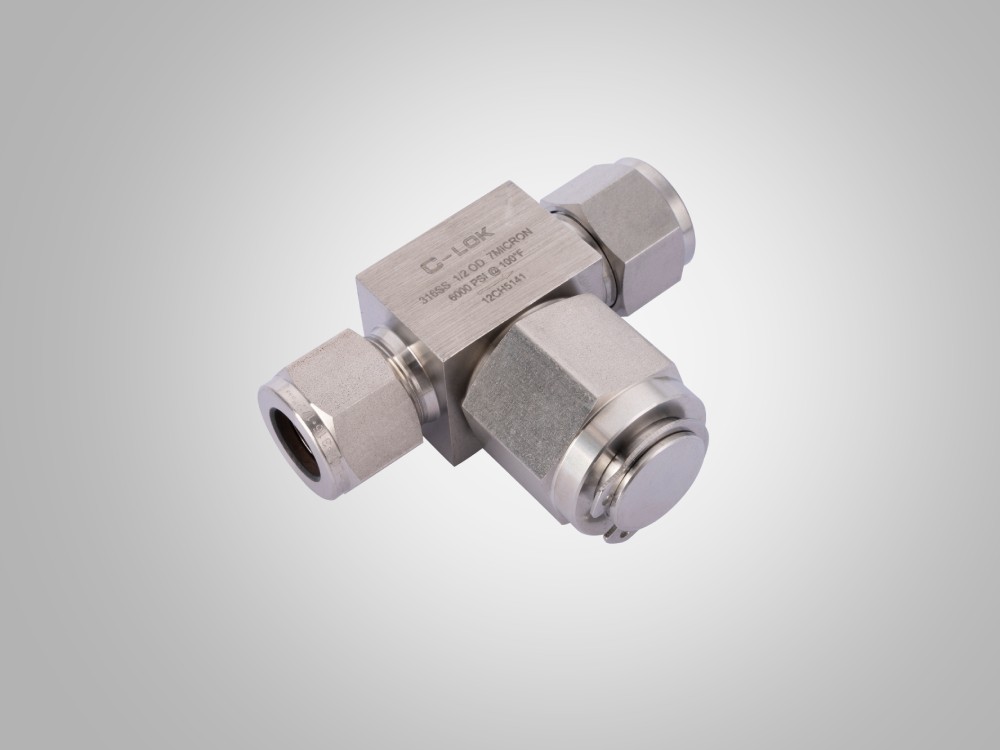

در نگاه اول، شیر فیلتر T شکل مهرهای شبیه به برادر دندهای خود است: یک بدنه T شکل که درون آن یک المنت فیلتر برای جداسازی ذرات جامد قرار دارد. اما تفاوت اصلی و تعیینکننده، در نام آن نهفته است: کلمه “مهره”. این کلمه به نوع اتصالات آن اشاره دارد که به جای رزوههای معمولی (دنده)، از سیستم پیشرفته اتصالات مهرهای فشاری (Compression Tube Fittings) بهره میبرد.
شاید بپرسید این اتصالات مهرهای چه مزیتی دارند؟ برند C-LOK یکی از پیشگامان تولید این نوع اتصالات با طراحی دو فروله (Double Ferrule) است. بیایید این مکانیزم هوشمندانه را با هم باز کنیم:
- مهره (Nut): این قطعهای است که شما با آچار آن را سفت میکنید.
- فرول پشتی (Back Ferrule): یک حلقه فلزی سختکاری شده که وظیفه آن چنگ زدن و قفل شدن روی بدنه تیوب (لوله) است. این فرول مقاومت فوقالعادهای در برابر لرزش ایجاد میکند.
- فرول جلویی (Front Ferrule): این حلقه وظیفه اصلی آببندی را بر عهده دارد. با سفت شدن مهره، این فرول به داخل بدنه شیر فشرده شده و یک آببندی فلز روی فلز بینقص و ضد نشت ایجاد میکند.
نتیجه چیست؟ یک اتصال فوقالعاده محکم و مطمئن که نیازی به هیچگونه نوار تفلون یا مواد آببند دیگر ندارد و برای فشارهای بسیار بالا (تا هزاران PSI) و گازها که تمایل زیادی به نشتی دارند، طراحی شده است. بنابراین، وقتی یک فیلتر T تایپ مهرهای C-LOK را نصب میکنید، در واقع ترکیبی از بهترین تکنولوژی فیلتراسیون و مطمئنترین تکنولوژی آببندی را به سیستم خود اضافه کردهاید.
کاربرد شیر فیلتر Tee-type مهره ای
با توجه به ویژگی آببندی برتر، این نوع فیلتر در کاربردهای حساستر و حیاتیتری نسبت به مدلهای دندهای به کار میرود. هر جا که کوچکترین نشتی غیرقابل قبول باشد، فیلتر تیوبینگ T شکل انتخاب اول مهندسان است:
- سیستمهای ابزار دقیق و آنالیتیکال: در خطوط نمونهگیری که به دستگاههای آنالایزر حساس مانند کروماتوگراف گازی (GC) متصل میشوند، عدم وجود هرگونه نشتی و آلودگی حیاتی است. این فیلترها از سنسورها محافظت کرده و از ورود هوای محیط به نمونه جلوگیری میکنند.
- خطوط گاز پرفشار: برای گازهایی مانند هیدروژن، هلیوم و گاز طبیعی فشرده (CNG) که به دلیل مولکولهای کوچکشان به راحتی نشت میکنند، اتصالات مهرهای تنها گزینه قابل اعتماد هستند.
- سیستمهای هیدرولیک فشار بالا: در مدارهای هیدرولیکی که تحت فشار و لرزش شدید کار میکنند، اتصالات دو فروله C-LOK پایداری و ایمنی بینظیری را فراهم میکنند.
- صنایع نیمههادی و داروسازی: در کاربردهای فوق خالص (Ultra-High Purity) که حتی یک ذره آلودگی یا یک نشتی کوچک میتواند کل فرآیند را مختل کند، این فیلترها ضروری هستند.
- سکّوهای نفتی و صنایع دریایی: در محیطهای خورنده و پر لرزش، قابلیت اطمینان اتصالات مهرهای از جنس فولاد ضد زنگ 316، یک مزیت بسیار بزرگ محسوب میشود.
مشخصات فنی شیر فیلتر Tee-type مهره ای
هنگام بررسی مشخصات فنی شیر فیلتر Tee-type مهرهای، تمرکز اصلی بر روی ابعاد تیوب و قابلیتهای اتصال است. در ادامه، مشخصات کلیدی محصولات برند C-LOK را بررسی میکنیم:
دقت کنید که مهمترین پارامتر در انتخاب این فیلتر، قطر خارجی تیوب شماست، نه سایز رزوه.
خرید و قیمت شیر فیلتر Tee-type مهره ای
هنگام مقایسه قیمت شیر فیلتر Tee-type مهره ای با مدل دندهای، متوجه خواهید شد که این مدل معمولاً گرانتر است. اما دلیل این اختلاف قیمت چیست؟
قیمت بالاتر این محصول به دلیل مهندسی دقیق و فرآیند ساخت پیچیدهتر اجزای آن است:
- دقت در ساخت اتصالات: مهره و به خصوص دو فرول باید با تلرانسهای بسیار بسته و دقیقی ماشینکاری شوند تا بتوانند آببندی کامل را ایجاد کنند.
- سختکاری فرولها: فرول پشتی در اتصالات C-LOK تحت فرآیند سختکاری ویژهای قرار میگیرد تا بتواند به خوبی روی تیوب چنگ بزند. این یک مرحله تولید اضافی است.
- تضمین کیفیت: هر قطعه از اتصالات C-LOK تحت بازرسیهای کیفی سختگیرانهای قرار میگیرد تا عملکرد بینقص آن تضمین شود.
بنابراین، وقتی شما برای خرید شیر فیلتر T شکل مهرهای هزینه بیشتری پرداخت میکنید، در واقع در حال سرمایهگذاری روی ایمنی مطلق، جلوگیری از نشتی و آرامش خاطر خود هستید. در کاربردهای حساس، هزینه ناشی از یک نشتی کوچک میتواند صدها برابر این اختلاف قیمت باشد.
نحوه خرید شیر فیلتر Tee-type مهره ای
خرید این تجهیز تخصصی از “پایدار صنعت” نیازمند توجه به یک نکته کلیدی است: سایز تیوب.
- اندازهگیری قطر خارجی تیوب: مهمترین قدم، تعیین دقیق قطر خارجی (OD) لوله یا تیوبی است که میخواهید فیلتر را روی آن نصب کنید. این سایز میتواند اینچی (مثلاً 1/2 اینچ) یا متریک (مثلاً 12 میلیمتر) باشد.
- آماده کردن اطلاعات فرآیند: نوع سیال، حداکثر فشار و دمای کاری و درجه فیلتراسیون (میکرون) مورد نیاز خود را مشخص کنید.
- تماس با کارشناسان ما: با تیم فروش فنی ما تماس گرفته و اطلاعات خود را ارائه دهید. آنها به شما کمک میکنند تا مدل دقیق فیلتر C-LOK با سایز مهره مناسب را انتخاب کنید.
- دریافت پیشفاکتور: پس از نهایی شدن انتخاب، پیشفاکتور رسمی شامل مشخصات کامل فنی، قیمت و زمان تحویل برای شما ارسال خواهد شد.
- تکمیل سفارش: پس از تایید شما، محصول با بستهبندی ایمن برای جلوگیری از هرگونه آسیب به اتصالات دقیق آن، به آدرس شما ارسال میگردد.
گارانتی پایدارصنعت
قابلیت اطمینان در سیستمهای ابزار دقیق حرف اول را میزند. ما در پایدارصنعت با ارائه محصولات اورجینال برند C-LOK، این اطمینان را برای شما به ارمغان میآوریم. تمامی شیرهای فیلتر Tee-type مهرهای با گارانتی اصالت کالا و تضمین عملکرد بینقص اتصالات عرضه میشوند. این گارانتی به شما این اطمینان را میدهد که محصولی با بالاترین سطح کیفیت و مهندسی در اختیار دارید.
نتیجهگیری
شیر فیلتر Tee-type مهره ای تلفیقی هوشمندانه از دو تکنولوژی برتر است: طراحی T-شکل برای فیلتراسیون با قابلیت نگهداری آسان، و اتصالات مهرهای دو فروله برای آببندی مطلق و ضد نشت. این محصول فراتر از یک فیلتر ساده، یک راهکار مهندسی برای حفاظت از سیستمهای حیاتی و پرفشار است. با انتخاب یک محصول باکیفیت از برند معتبر C-LOK، شما نه تنها از تجهیزات خود محافظت میکنید، بلکه بالاترین سطح ایمنی و پایداری را برای فرآیند خود تضمین مینمایید.
سوالات متداول مربوط به شیر فیلتر Tee-type مهره ای
۱. تفاوت اصلی و کاربردی فیلتر مهرهای با فیلتر دندهای چیست؟ تفاوت اصلی در نوع اتصال است. فیلتر دندهای برای اتصالات رزوهای عمومی مناسب است و نیاز به نوار آببندی دارد. اما فیلتر مهرهای برای اتصال مستقیم به تیوبهای فلزی (بدون رزوه) طراحی شده و با مکانیزم فشاری (دو فروله)، یک آببندی فلز-به-فلز ضد نشت و مقاوم در برابر لرزش ایجاد میکند که برای فشارهای بالا و گازها ایدهآل است.
۲. “اتصالات دو فروله” (Double Ferrule) در برند C-LOK دقیقاً چه مزیتی دارد؟ این طراحی دو وظیفه کلیدی را بین دو حلقه تقسیم میکند: فرول جلویی (بزرگتر) وظیفه آببندی کامل را بر عهده دارد و فرول پشتی (کوچکتر) وظیفه قفل شدن روی تیوب و مقاومت در برابر لرزش را انجام میدهد. این تقسیم وظایف باعث عملکرد بسیار مطمئنتر و پایدارتر اتصال نسبت به مدلهای تک فروله میشود.
۳. آیا برای نصب این فیلترها به نوار تفلون یا هر نوع چسب آببندی نیاز است؟ خیر، هرگز! یکی از بزرگترین مزایای اتصالات مهرهای همین است. آببندی به صورت مکانیکی و با فشرده شدن فرولها روی تیوب و بدنه شیر انجام میشود. استفاده از نوار تفلون میتواند در عملکرد صحیح اتصال اختلال ایجاد کند.
۴. چگونه سایز صحیح فیلتر مهرهای را برای تیوب خود انتخاب کنم؟ شما باید قطر خارجی (Outside Diameter – OD) تیوب خود را با یک ابزار دقیق مانند کولیس اندازهگیری کنید. سپس فیلتری را انتخاب کنید که سایز اتصال مهرهای آن دقیقاً با سایز OD تیوب شما مطابقت داشته باشد (مثلاً برای تیوب با قطر خارجی 1/2 اینچ، باید فیلتر با اتصال 1/2 اینچ تیوب فیتینگ انتخاب کنید).
۵. آیا اتصالات مهرهای در برابر لرزشهای صنعتی مقاوم هستند؟ بله، این یکی از برتریهای اصلی آنهاست. فرول پشتی در طراحی دو فروله C-LOK به گونهای طراحی شده که به شدت روی تیوب چنگ زده و از شل شدن مهره یا کاهش کیفیت آببندی در اثر لرزشهای سیستم جلوگیری میکند.
